倒置顯微鏡和放大鏡起著同樣的作用,就是把近處的微小物體成一放大的像,以供人眼觀察。只是顯微鏡比放大鏡可以具有更高的放大率而已。倒置顯微鏡供醫療衛生單位、高等院校、研究所用於微生物、細胞、細菌、組織培養、懸浮體、沉澱物等的觀察,可連續觀察細胞、細菌等在培養液中繁殖分裂的過程,並可將此過程中的任一形態拍攝下來。

基本信息

概述

倒置顯微鏡倒置顯微鏡

組成和普通顯微鏡一樣,只不過物鏡與照明系統顛倒,前者在載物台之下,後者在載物台之上,用於觀察培養的活細胞,具有相差物鏡。

進入20世紀80年代以來,光學顯微鏡的設計和製作又有了很大的發展,其發展趨勢主要表現在,注重實用性和多功能方面的改進。在裝配設計上趨於採用組合方式,集普通光鏡加相差、螢光暗視野DIC攝影裝置於一體,從而操作靈活,使用方便。

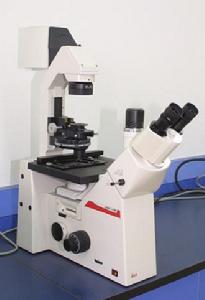

該圖為萊卡倒置顯微鏡.MC006-5XB-PC金相顯微鏡主要用於鑑定和分析金屬內部結構組織,它是金屬學研究金相的重要儀器,是工業部門鑑定產品質量的關鍵設備,該儀器配用攝像裝置,可攝取金相圖譜,並對圖譜進行測量分析,對圖象進行編輯、輸出、存儲、管理等功能。

發展

進入20世紀80年代以來,光學顯微鏡的設計和製作又有了很大的發展,其發展趨勢主要表現在,注重實用性和多功能方面的改進。在裝配設計上趨於採用組合方式,集普通光鏡加相差、螢光、暗視野、DIC、攝影裝置於一體,從而操作靈活,使用方便。同樣倒置顯微鏡也結合其他技術,下面簡單介紹一些:

萊卡倒置顯微鏡.MC006-5XB-PC金相顯微鏡主要用於鑑定和分析金屬內部結構組織,它是金屬學研究金相的重要儀器,是工業部門鑑定產品質量的關鍵設備,該儀器配用攝像裝置,可攝取金相圖譜,並對圖譜進行測量分析,對圖像進行編輯、輸出、存儲、管理等功能。

XDS-200倒置顯微鏡是一種載物台在物鏡上面的生物顯微鏡,由於配有長工作距離的聚光鏡,長工作距離平場消色差物鏡及相襯裝置,故可使用各種培養皿和培養瓶,特別適用於對活體細胞和組織,流質,沉澱物等進行顯微研究,該儀器可供科研,高校,醫療,防疫,農牧等部門使用。

XDS-200C電腦型倒置顯微鏡是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機成像技術完美地結合在一起而開發研製成功的一項高科技產品。既可人工觀察顯微圖像,又可以在計算機顯示器上很方便地適時觀察顯微圖像,並可隨時捕捉記錄觀察圖片,從而對觀察圖像進行分析,處理等,還可以保存或列印出高像素圖像照片。

4XBC電腦型雙目倒置金相顯微鏡是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研製成功的一項高科技產品。可以在計算機顯示器上很方便地觀察金相圖像,從而對金相圖譜進行分分析,評級等對圖片進行輸出、列印。顯微鏡成像清晰,視野寬廣,整體設計符合人機功能,適合長時間操作。可廣泛地套用在工廠或實驗室進行鑄件質量的鑑定。原材料的檢驗或對材料處理後金相組織的研究分析等工作。本儀器是系倒置式金相顯微鏡,由於試樣被觀察表面與工作檯表面重合,因此與試樣高度無關,便用方便,儀器結構緊湊,外形美觀大方,儀器底座支承面積較大,彎臂堅固,使儀器的重心較低安放平穩可靠,由於目鏡與支承面呈45度傾斜,使觀察舒適。

結構

倒置顯微鏡倒置顯微鏡

倒置顯微鏡的構造主要分為三部分:機械部分、照明部分和光學部分。

機械部分

(1)鏡座:是顯微鏡的底座,用以支持整個鏡體。

(2)鏡柱:是鏡座上面直立的部分,用以連線鏡座和鏡臂。

(3)鏡臂:一端連於鏡柱,一端連於鏡筒,是取放顯微鏡時手握部位。

(4)鏡筒:連在鏡臂的前上方,鏡筒上端裝有目鏡,下端裝有物鏡轉換器。

(5)物鏡轉換器(鏇轉器):接於稜鏡殼的下方,可自由轉動,盤上有3-4個圓孔,是安裝物鏡部位,轉動轉換器,可以調換不同倍數的物鏡,當聽到碰叩聲時,方可進行觀察,此時物鏡光軸恰好對準通光孔中心,光路接通。

(6)鏡台(載物台):在鏡筒下方,形狀有方、圓兩種,用以放置玻片標本,中央有一通光孔,我們所用的顯微鏡其鏡台上裝有玻片標本推進器(推片器),推進器左側有彈簧夾,用以夾持玻片標本,鏡台下有推進器調節輪,可使玻片標本作左右、前後方向的移動。

(7)調節器:是裝在鏡柱上的大小兩種螺鏇,調節時使鏡台作上下方向的移動。

①粗調節器(粗螺鏇):大螺鏇稱粗調節器,移動時可使鏡台作快速和較大幅度的升降,所以能迅速調節物鏡和標本之間的距離使物象呈現於視野中,通常在使用低倍鏡時,先用粗調節器迅速找到物象。

②細調節器(細螺鏇):小螺鏇稱細調節器,移動時可使鏡台緩慢地升降,多在運用高倍鏡時使用,從而得到更清晰的物象,並藉以觀察標本的不同層次和不同深度的結構。

照明部分

裝在鏡台下方,包括反光鏡,集光器。

(1)反光鏡:裝在鏡座上面,可向任意方向轉動,它有平、凹兩面,其作用是將光源光線反射到聚光器上,再經通光孔照明標本,凹面鏡聚光作用強,適於光線較弱的時候使用,平面鏡聚光作用弱,適於光線較強時使用。

(2)集光器(聚光器)位於鏡台下方的集光器架上,由聚光鏡和光圈組成,其作用是把光線集中到所要觀察的標本上。

①聚光鏡:由一片或數片透鏡組成,起匯聚光線的作用,加強對標本的照明,並使光線射入物鏡內,鏡柱旁有一調節螺鏇,轉動它可升降聚光器,以調節視野中光亮度的強弱。

②光圈(虹彩光圈):在聚光鏡下方,由十幾張金屬薄片組成,其外側伸出一柄,推動它可調節其開孔的大小,以調節光量。

光學部分

(1)目鏡:裝在鏡筒的上端,通常備有2-3個,上面刻有5×、10×或15×符號以表示其放大倍數,一般裝的是10×的目鏡。

(2)物鏡:裝在鏡筒下端的鏇轉器上,一般有3-4個物鏡,其中最短的刻有“10×”符號的為低倍鏡,較長的刻有“40×”符號的為高倍鏡,最長的刻有“100×”符號的為油鏡,此外,在高倍鏡和油鏡上還常加有一圈不同顏色的線,以示區別。

顯微鏡的放大倍數是物鏡的放大倍數與目鏡的放大倍數的乘積,如物鏡為10×,目鏡為10×,其放大倍數就為10×10=100。

操作步驟

⒈倒置顯微鏡中最常用的觀察方法就是相差。由於這種方法不要求染色,是觀察活細胞和微生物的理想方法。在此提供各種聚光器來滿足需要,這種方法提供帶有自然背景色的、高對比度的、高清晰度的圖像。[2]
⒉開機。接連電源。打開鏡體下端的電控開關。
⒊使用
⑴準備:將待觀察對象置於載物台上。鏇轉三孔轉換器,選擇較小的物鏡。觀察,並調節鉸鏈式雙目目鏡,舒適為宜。
⑵調節光源:推拉調節鏡體下端的亮度調節器至適宜。通過調節聚光鏡下面的光柵來調節光源的大小。
⑶調節像距:轉三孔轉換器,選擇合適倍數的物鏡;更換並選擇合適的目鏡;同時調節升降,以消除或減小圖像周圍的光暈,提高了圖像的襯度。
⑷觀察:通過目鏡進行觀察結果;調整載物台,選擇觀察視野。
⒋關機
取下觀察對象,推拉光源亮度調節器至最暗。關閉鏡體下端的開關,並斷開電源。鏇轉三孔轉換器,使物鏡鏡片置於載物台下側,防止灰塵的沉降。

注意事項

⒈所有鏡頭表面必須保持清潔,落在鏡頭表面的灰塵,可用吸耳球吹去,也可用軟毛刷輕輕的撣去掉。
⒉當鏡頭表面沾有油污或指紋時,可用脫脂棉蘸少許無水乙醇和乙醚的混合液(3:7)輕輕擦拭。
⒊不能用有機溶液清擦其它部件表面,特別是塑膠零件,可用軟布蘸少量中性洗滌劑清擦。
⒋在任何情況下操作人員不能用棉團、乾布塊或乾鏡頭紙擦試鏡頭表面,否則會刮傷鏡頭表面,嚴重損壞鏡頭,也不要用水擦試鏡頭,這樣會在鏡頭表面殘留一些水跡,因而可能滋生黴菌,嚴重損壞顯微鏡。
⒌儀器工作的間歇期間,為了防止灰塵進入鏡筒或透鏡表面,可將目鏡留在鏡筒上,或蓋上防塵塞,或用防塵罩將儀器罩住。
⒍微鏡儘可能不移動,若需移動應輕拿輕放,避免碰撞。
⒎不允許隨意拆卸儀器,特別是中間光學系統或重要的機械部件,以免降低儀器的使用性能。[2]

套用

倒置顯微鏡供醫療衛生單位、高等院校、研究所用於微生物、細胞、細菌、組織培養、懸浮體、沉澱物等的觀察,可連續觀察細胞、細菌等在培養液中繁殖分裂的過程,並可將此過程中的任一形態拍攝下來。在細胞學、寄生蟲學、腫瘤學、免疫學、遺傳工程學、工業微生物學、植物學等領域中套用廣泛。
倒置顯微鏡

主要種類

從用途分
生物倒置顯微鏡,金相倒置顯微鏡,偏光倒置顯微鏡,螢光倒置顯微鏡等
目鏡類別
單目倒置顯微鏡,雙目倒置顯微鏡,三目倒置顯微鏡
其中三目倒置顯微鏡除了雙眼觀察用的兩目,還有一目是用來外接電腦或者數位相機,也就組成了電腦型倒置xx(生物/金相……)顯微鏡和數碼型xx顯微鏡。

生產公司

德國的CarlZeiss公司和Leica公司、日本的Nikon公司和Olympus公司,他們的技術比較好但價格相應也很貴。國產的上海滬杏光學儀器限公司和南京江南永新光學有限公司,他們的技術已經趕上carlzeiss公司和LEICA公司
德國CarlZeiss公司
卡爾蔡司鏡頭的歷史是1890年,發明叫作Anastigmat的散光補償鏡頭而啟開。之後,卡爾蔡司作為150年傳統的鏡頭企業來,在醫學系列、雙眼鏡、相機鏡頭、擴大鏡、眼鏡、天象儀等光學設備領域裡揚名海外。其中,相機鏡頭具有鮮明的解析度、細緻的描寫力、均勻的光圈、T*多層膜發射的加硬處理等優點。
因為多年對光學和化學的興趣,在學徒期滿之後,卡爾長期在當地的耶拿大學旁聽。1846年,30歲的卡爾創辦了一個工作室,早期產品是放大鏡片和簡單的顯微鏡。得益於兩位大科學家恩斯特·阿貝和奧托·肖特(光學玻璃中“肖特”玻璃的開創者)的幫助,蔡司廠光學鏡頭的質量一直處於領先地位。二戰以前設在德勒斯登的生產車間,是世界上生產規模最大的照相機工廠。
對於這個光學巨人的財富,俄國人當然不會讓“美帝國主義”染指,作為戰爭賠償,蘇軍拆除了剩下94%的工廠設備。在基輔建立了Kiev(基輔)照相機製造廠(借著這一絲血脈,俄羅斯鏡頭至今還能在光學領域占有一席之地)。
但是德國人的技術好像搶不走,在耶拿大學的支持下“CarlZeissJena”的標誌很快又出現了。當初被巴頓掠走的126名蔡司關鍵管理人員和技師,在美國的支持下,也在聯邦德國(西德)的奧伯考亨重新建廠。卡爾·蔡司在“資本主義”社會裡也獲得了新生,蔡司廠從此一分為二。
東德的產品冠名CarlZeissJena(卡爾.蔡司.耶拿)史稱“東蔡”,西德的產品冠名CarlZeiss,史稱“西蔡”,東、西蔡都標榜自己為是蔡司正宗,其實雙方在設計上都秉承了蔡司傳統。“塞翁失馬,焉知非福”,正是這種競爭使得蔡司在光學技術上的更臻完美。
兩德統一後,東西德的蔡司廠又聯繫經營。總部仍在奧伯考亨,擁有員工3500名,同時在世界各地設有分廠。這時的蔡司雙劍合壁,在光學領域已經是第一強者。在135領域還尚有康太克斯與徠卡抗衡(康太克斯採用卡爾蔡司),但到了120領域CarlZeiss便稱雄天下:哈蘇、祿徠兩大120巨頭都使用卡爾蔡司鏡頭。進入數碼時代,依靠蔡司的鼎力相助,原本是光學外行的索尼,搖身一變,成為消費級數位相機的業界老大之一。
日本Nikon公司
世界著名的相機公司尼康,創建於1917年7月25日,當時名為NipponKogakuK.K.日本光學工業株式會社。1917年起將原自1881年創立的3家小型的光學眼鏡公司重新合併,聚集了大約200名雇員和8名德國技術工程師,開始光學玻璃的鑄造。最早他們的產品以顯微鏡、望遠鏡系列的視覺產品為主(例如:1921MIKRON4x,6x),測量設備和光測量科學裝置為輔,因此NHS的名號在科學和工業界裡眾所周知,這個時期一般的消費者還不是很了解這個品牌。
1920年Nikon力邀德籍工程師HeinrichAcht負責設計鏡頭,由於當時的光學技術幾乎是以德國為龍頭,Acht的加入等於為Nikon帶來了寶貴的技術資源。HeinrichAcht回國後改由日本工程師KakuyaSunayama接手,他根據Acht的資料在1929年完成了Nikon第一顆120mmf/4.5鏡頭,1931年KakuyaSunayama更進一步改良這款120mmf/4.5鏡頭達到與德國Zeiss同級的水平。
二戰前後的Nikon
這款鏡頭一直沒有進入量產,事實上Nikon當時也平行輸入德國Leitz和蔡斯鏡片在本地販售,這個試作品很可能被用來爭取成為其海外製造商驗證其生產實力和品質。1930年後,Nikon不斷透過技術交流和自身的努力開始試產一系列攝影用鏡頭從50mm到700mm不等,主要用於大型照相機上,也從這個時期起『Nikkor』這個字首先被使用,而這個字則是從『Nikko』早期的顯微鏡設備上沿用而來。1937年8月Nikon完成了50mm/f4.5、3.5和2.0的Nikkors鏡頭設計,不過真正日本Kogaku實際上生產所有鏡頭原件則是到了1947中期以後的事;這個時期的產品很多都被用在二次大戰軍用裝備上,晚期也有部分產品被Leica生產線採用。
儘管日本Kogaku掌握了生產微型照相機的鏡頭技術,但是還未開始生產一架真正屬於自己的照相機種。主要的關鍵在於第二次世界大戰爆發,Nikon成為政府最大的光學軍械供應者,配合日本軍事活動不斷增加,Nikon旗下也增加多達19家工廠和23,000名雇員。由於品質優異,大戰其間所生產的雙筒望遠鏡、空照鏡頭,投彈瞄準鏡和潛望鏡等,至今仍被日本軍事收藏家所珍視。
戰敗後另起爐灶
隨著第二次世界大戰的結束,Nikon在美軍占領下面臨解散的命運。不過,就在戰爭結束前不久,Nikon將其部分軍用生產線改組生產平民用光學產品,雖說後來僅剩一家工廠以及大約1400個雇員,但Nikon立即開始生產起戰前許多獲得好評的光學產品。1945年後到1946初,Nikon就決定要生產一架屬於自己設計製造的照相機。最初考慮的研究對象從一台雙鏡頭的6x6TLR開始,同時也進行著一台135mm可交換鏡頭的Rangefinder機身試作。TLR的計畫後來可能因經費而被終止,取而代之的就是135mm的設計。在1946年4月15日,Nikon決定生產20架此型相機作為Sample,並作為後續實驗改進之用。1946年9月Nikon的照相機計畫首次在媒體曝光,也在這個時間點確立了產品和公司名字『NIKON』作為主要的商標。相機實際量產則等到了1948年初才成形,這部就是Nikon第一台相機NikonOne。
上海滬杏光學儀器有限公司
1957年應“兩彈一星”的科研要求,在機電部與中科院光電研究所的共同支持下,成立“滬星儀表廠”
1963年成功製造出第一台HT自動檢測儀,用於中國第一顆核子彈的研發中
1972年回響國家備戰需要,開始研發和製造軍用望遠鏡
1978年為提高和改善光學望遠鏡鏡頭的質量問題,派遣大批技術人員去一些老牌光學儀器廠深造學習T鏡頭鍍膜技術
1985年應國家對武器摩托化、現代化的要求,組織大量老技術工程師定向研製和開發在狙擊步槍上的定向瞄準鏡
1987年擴大生產規模,工廠職員一度達到千餘人
1993年按國家關於國企改革需要,企業開始進行體制改革
1998年應國家經濟體制改革需要,精兵簡政,大量裁員
2001年在廠領導和老工程師的共同努力下大家共同集資重新辦活企業,並開始光學儀器鏡頭的研製和顯微鏡方面的專項研發
2003年更名為“上海滬杏光學儀器有限公司”
2004年開始規模製造體視顯微鏡、立體顯微鏡、顯微鏡,並擴大生產規模
2005年開始規模生產金相顯微鏡、偏光顯微鏡、螢光顯微鏡。
2007年應市場需求和客戶反饋信息,派遣技術工程師去德國、日本等著名顯微鏡廠家學習顯微鏡鏡頭精加工技術.
2009年聘請德國卡爾思魯厄大學光學專家Dr.AlainSchweitzer來我司做技術顧問,帶隊研發和改善顯微鏡鏡頭的光學性能
現在我們一直努力讓國內客戶為使用國產顯微鏡而自豪,讓中國光學儀器再一次騰飛而奮鬥,讓我們的客戶對產品質量不再擔心,並努力打造成國內知名品牌的顯微鏡廠家!
