俄羅斯SA-18針式防空飛彈

俄羅斯陸軍武器裝備，是最新型的攜帶型地空飛彈系統，於1983年進入部隊服役，用於取代SA-7，攻擊低空機動和非機動目標以及懸停直升機等。其飛彈代號9M39，裝在發射筒中，由前艙、控制艙、戰鬥部艙、主發動機艙和起飛發動機艙5個艙段組成。 威力不錯。

飛彈介紹

點擊查看大圖

俄羅斯的SA-18松雞(俄代號9K38針)是繼SA-7(箭2)、SA-14(箭3)和SA-16(針1)之後俄最新型的攜帶型地空飛彈系統，於1983年進入部隊服役，用於取代SA-7，攻擊低空機動和非機動目標以及懸停直升機等。
SA-18飛彈系統由作戰設備、目標指示和接收設備、維修設備和教學訓練設備組成。系統的作戰設備包括飛彈、發射筒、發射扳機和熱電池/冷氣瓶。9P39發射筒由玻璃纖維制
成，用於運輸、瞄準和發射飛彈。熱電池用於提供系統電源，冷氣瓶用於冷卻導引頭。目標指示和接收設備包括帶一套R-255PP無線電台的電子顯示器，能顯示半徑12.5千米範圍內的戰術空情，一次最多可測試4個目標，由射擊指揮小組指揮員確定威脅最大的目標進行跟蹤。維修設備用於保證作戰和訓練設備的功能，教學訓練設備用於訓練射手。
整個武器系統可在很高的濕度下工作，工作溫度範圍為-40～50℃。
SA-18還可配備內置式敵我識別應答器，自動防止向友軍目標發射。

組成部分

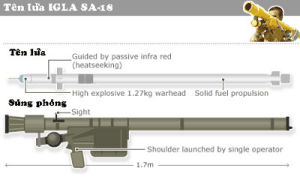

飛彈代號9M39，裝在發射筒中，由前艙、控制艙、戰鬥部艙、主發動機艙和起飛發動機艙5個艙段組成。
前艙內裝有雙通道被動紅外導引頭，它包括冷卻式尋的裝置和電子設備裝置。電子設備裝置形成制導指令，送到飛彈控制艙。在戰鬥部引爆前的瞬間，導引頭邏輯裝置將瞄準點從目標的發動機尾焰區轉向目標中部機體與機翼連線處。頭部裝有整流錐，可以增大飛彈的速度和射程。
控制艙內裝有控制舵面和引導飛彈飛向目標的其它各種設備。
戰鬥部艙內裝有重1？？27千克帶近炸引信的高爆破片殺傷戰鬥部、觸發引信和剩餘推進劑引爆裝置。
飛彈從發射筒射出，到達安全距離時，雙推力主發動機點火，首先將飛彈加速至最大速度，而後使飛彈保持這一速度飛行。主發動機帶有四片摺疊尾翼，打開後起氣動穩定作用並使飛彈繞縱軸旋轉。
起飛發動機為飛彈提供初速，使其飛離發射筒並繞縱軸旋轉。
