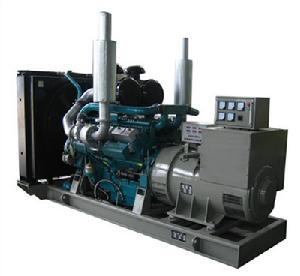

一、產品說明
低噪音柴油發電機組是引進吸收國外低噪聲發電機組先進技術而研製的新型系列產品， 產品符合GB/T2820-1997或GB12786-91國家標準，並已批量投放市場。低噪音柴油發電機組具備顯著的低噪聲性能，多層禁止阻抗錯配式隔聲罩，降低了因為雜音給用戶帶來的影響。大容量燃油器，特設快速開啟蓋板，維護保養方便等特點。
二、適用範圍
降噪要求較高的場所，如人口密集的都市居區、高檔辦公樓、星級賓館、科研機構、醫院及大專院校等。低噪音電站柴油發電機組採用隔震、消音、隔音、吸音等降噪技措施，使其噪音指標大降低。三、產品特點
1、顯著的低噪聲性能，機組噪聲限值75dB(A)(距機組1m處）。2、低噪音柴油發電機組總體設計結構緊湊，體積小，造型新穎美觀。
3、多層禁止阻抗錯配式隔聲罩。
4、高效降噪型多路進排氣，進排風通道，保證機組充足的動力性能。
5、大型阻抗複合式消音器。
6、大容量燃油器。
7、特設快速開啟蓋板，維護保養方便。
噪音對人健康有很大影響，而柴油發電機組在運行的時候都伴隨著雜噪的音響，嚴重響身體健康，而低噪音柴油發電機組能很好的減小噪音給用戶帶來的影響。
四、降噪設施
我公司設計生產的降噪設施，包括：1、減振設施，柴油機和發電機與橋架之間採用高性能減震器，減少震動產生的噪音。
2、隔聲罩，採用四至五層的吸音材料的隔聲罩，吸音隔音，效果明顯。
3、進風消聲體，三層吸音材料的迷宮式進風消聲體，既保證新鮮空氣的足夠進入，又有效地密閉了噪聲。
4、排風消聲體，三層吸音材料的迷宮式排風消聲體，既保證排風的通暢，又有效地密閉了噪聲傳播。
5、排氣消聲器，阻抗複合型消聲器的採用，大大降低了廢氣排放出時的噪音。
6、電力電纜連線採用固定式接線盒結構，直接在箱體外連線。
另外，隔聲罩門的結構與隔聲罩類似，窗採用雙層玻璃，門窗與隔聲罩嚴格密封，最大限度地密封了噪聲。
150kw靜音箱柴油發電機組參數
| 技術參數 | ||
|---|---|---|
| 柴油發電機組 | 型號 | HQ150GF |
| 主用功率(KW/KVA) | 120 | |
| 備用功率(KW/KVA) | 150 | |
| 尺寸(mm) | 2600*900*1600 | |
| 重量（KG） | 1600 | |
| 柴油機 | 型號.: | 6113ZLD |
| 發動機特性 | 直列、四衝程、水冷 | |
| 額定輸出(KW/KVA) | 155 | |
| 備用輸出(KW/KVA) | 170 | |
| 汽缸數 | 6 | |
| 吸氣方式 | 增壓 | |
| 缸徑(mm)*行程(mm) | 113*125 | |
| 壓縮比 | 16：1 | |
| 排量（L） | 7.138 | |
| 啟動方式 | DC 24V 電啟動 | |
| 額定轉速(rpm) | 1500 | |
| 額定燃油消耗（g/kw.h） | ≤228 | |
| 發電機 | 型號 | STC-150 |
| 額定功率(KW/KVA) | 150 | |
| 電壓控制 | AVR | |
| 勵磁方式 | 有刷/無刷 | |
| 絕緣等級 | H | |
| 品牌 | 上海 | |
| 電壓（V） | 400 | |
| 電流（A） | 270 | |
| 頻率（HZ） | 50 | |
| 功率因數 | 0.8 | |
| 相數 | 3項4線 | |
標準目錄
柴油機常用國家標準目錄| 序號 | 標準編號 | 標準名稱 |
| 1 | GB/T6809，2—2006 | 往復式內燃機零部件和系統術語氣門、凸輪軸傳動和驅動機構 |
| 2 | GB/T20064，1 — 2006 | 往復式內燃機手柄啟動裝置第1部分安全要求和試驗 |
| 3 | GB/T20064，2—2006 | 往復式內燃機手柄啟動裝置第2部分�開角試驗方法 |
| 4 | GB/T725—1991 | 內燃機產品名稱和型號編制�則 |
| 5 | GB/T1105. 1 1987 | 內燃機台架性能試驗方法 標準環境狀況及功率、燃油消耗和機油消耗的標定 |
電氣檢修
要進行柴油發電機組的電氣安全檢修，首先所有可以鎖定的屏，在柴油發電機組運行時應鎖定，鑰匙要由專人掌管，不要將鑰匙留在鎖孔中。緊急情況下，全體人員必須能夠運用正確的治療電擊的方法。從事此項工作人員最好是經過培訓並被認可的。
無論誰在工作時連線或斷開電路的任何一部分都必須使用絕緣工具。
接通或斷開電路前，必須保證電路安全。
不允許有金屬物體擱在柴油發電機組發動機起動馬達電池上或留在接線端子上。
當強電流流向電池終端時，不正確的連線會引起金屬熔流。任何從電池正極的引出線，必須經過保險(柴油發電機組的啟動馬達的接線除外)，再引向控制設備，否則一旦短路將引起嚴重的後果。
簡介
1、 消聲材料採用防火、防高溫、吸音型、波浪環保海棉外加0.8mm 鍍鋅鐵板，穿孔板覆蓋箱體海棉，使噪音擴散、吸收、減震、隔音使噪音降低。2、 進風系統，設計在發電機組靜音箱外頂部，為防濁和防水採用鍍鋅鐵板制，內裝隔板消聲系統和2 台每小時25000m3 防爆風機，強制進風、使發電機工作所需空氣得到及時補充，
3、排風散熱系統，污濁廢熱空氣及時排走，保證機箱內溫度及發電機的工作溫度不會升高，達到提高發電效率、降低油耗、延長發電機的使用壽命的目的。
4、 在進風箱前加裝KD-KZD 系列袋式、中效空氣過濾器，使進入機箱內的空氣新鮮，能時刻過濾掉空氣中90% 5 微米以上的灰塵、去除空氣中溶於水的有害氣體，保持室內空氣乾淨、清潔衛生，更好的延長了機組上空氣濾芯器使用壽命。
5、 進排風系統，為了防止噪音外傳，在進、排風通道及散熱通道設定了消音片，尾氣排煙管上加裝二級降音，消聲器達到室外降噪的目的，經過治理噪音達到國家標準。
6、 獨立的控制室，為了操作人員長期在噪音環境中工作，對聽覺、視力的損傷，為操作人員提供良好的工作環境，採用隔立操作式無噪音，安裝了1.0 匹空調，資料存放處。更好的提高了操作人員的適用性。
7、 進排風自動關閉糸統，如機箱內出現甲烷含量、煙氣高出標準、箱內發生火災時，通過煙氣報警糸統，自動關閉進排風系統，切斷空氣進氣發電機箱體內，控制在無氧的情況下，發電機組無法運行，更好的保護髮電機組安全。
防雷保護措施
根據國家標準設計規範的規定，按不同情況對柴油發電機組絕緣採取不同的防雷保護措施。特別是直接與架空配電線路連線的柴油發電機組必須進行防雷保護。詳細措施如下：1、單機容量為300～1500kw的直配電機，採用9的保護接線進行過電壓保護。單機容量為300kw及以下的高壓直配電機，根據具體情況和運行經驗，採用10(a)的保護接線，或10(b)的方式，只線上路入戶處裝設一組避雷器和電容器，並在靠近人戶處的電桿上裝設保護間隙或將絕緣子鐵腳接地。個別重要電機採用9的保護接線。
2、 保護高壓鏇轉電機用的避雷器，一般採用磁吹避雷器，避雷器宜靠近發電機裝設。在一般情況下，避雷器可裝在電機出線處；如接在每一組母線上的發電機不超過兩台，或單機容量不超過500kw，且與避雷器的距離不超過50m時，避雷器也可裝在每一組母線上
3、當直配電機中性點能引出且未直接接地時，應在中性點上裝設磁吹或普通閥型避雷器。避雷器額定電壓不應低於發電機最高運行相電壓，對於線電壓為6．3kV的發電機應選用FCD-4型或FZ-4型4kV的避雷器；10. 5kV的發電機應選用FCD-6型或Fz-6型6kV的避雷器。
