產品說明
該產品是針對鋼纖維而研製的替代產品，同時兼顧合成纖維的一些特點。與鋼纖維相比具有耐腐蝕、易分散、易施工，拌合設備無損傷等特點。產品是以合成樹脂為原材料，通過特殊的工藝及表面處理後加工而成，具有斷裂強度高、在混凝土中分散性好、握裹力強的優點，替代鋼纖維用於水泥混凝土，克服了混凝土抗拉強度低，極限延伸率小，性脆等特點，具有抗拉、抗剪、阻裂、耐疲勞、高韌性等性能，已在建築、路橋、水工等工程領域得到套用。
TB-25防鋼纖維基本性能
| 當量直徑（mm） | 0.8±0.2 | 公稱長度(mm) | 30-50 |
| 斷裂強度（Mpa） | ≥450 | 初始模量（Gpa） | ≥3.5 |
| 斷裂伸長率（%） | 15-30 | 耐酸鹼性（極限拉力保持率）（%） | ≥98.0 |
| 密 度 | 0.91-0.98 | 主要材料 | 改性聚丙烯樹脂 |
2. 特殊規格可根據客戶要求生產。
使用說明
1、摻 量：建議阻裂仿鋼纖維體積摻量為0.3%—0.9%，即每立方米混凝土中摻量為3kg--9kg。2、長度選擇：一般防裂增強時為30mm-50mm；摻加到噴射混凝土中時為20mm-30mm。
3、配比設計：一般套用不必改變混凝土的等級配比參數，可參考《鋼纖維混凝土結構與施工規範》CECS38:92，特殊套用需經試驗進行選擇設計。考慮到混凝土會因收縮 乾縮和溫度變化等因素造成微小裂縫，可在混凝土中添加1kg單絲微纖維配合使用，效果更好。
4、攪拌機選擇：選用雙軸臥式強制攪拌機。
5、投料攪拌過程：先投入碎石，然後投入阻裂筋，再投入砂子，攪拌，使阻裂筋充分分散，然後投入水泥和水按常規工藝攪拌均勻即可。也可按常規工藝投入順序施工，但拌合攪拌時間應適當延長，以使阻裂筋分散均勻。
6、成型養護過程：無特殊要求，可酌情延長振實時間，抹面時應待混凝土表面稍微鈍化後再進行，以免帶出。養護仍應按普通混凝土的要求進行。
7、包裝：常規包裝1.0kg/包，也可根據用戶要求包裝。
混凝土中添加阻裂加強筋具有如下特點：
1、有效減少混凝土裂縫產生的危險，提高混凝土的抗拉、抗彎、抗折強度；2、在遇到地震與其它惡劣的自然災害時，能降低破壞；
3、減少混凝土內部致命缺陷，提高混凝土的抗滲性能；
4、保護鋼筋不受腐蝕，提高混凝土結構的耐久性；
5、增加混凝土的耐磨性；
6、顯著提高抗疲勞性能；
7、用於道路可杜絕對輪胎的傷害。
阻裂筋混凝土的套用
1、砼伴有機仿鋼纖維混凝土具有較高的抗彎、抗拉強度，可用於涵洞支護、山體護坡等支護工程；2、砼伴有機仿鋼纖維混凝土具有較高抗裂性能，可用於地下室防滲、蓄水池及低壓輸水管道等工程；
3、砼伴有機仿鋼纖維混凝土具有較高抗沖磨性能，可用於水利水電工程的溢洪道、消力池、閘底板等高速水流部位；
4、砼伴有機仿鋼纖維是合成材料製成，兼具了鋼纖維的特點，因此用於海水等腐蝕性環境下的混凝土工程，更具優勢；
5、由於砼伴有機仿鋼纖維混凝土具有較高的抗拉 斷裂韌性和抗疲勞等性能，可用於承受動力荷載的部位 如公路、鐵路的橋樑等工程。
經濟性比較
砼伴有機仿鋼纖維是針對鋼纖維的進途進行研製的，它的截面形狀及比表面積和鋼纖維相似，因此在比較兩種材料的經濟性時，可假設它們比表面積相同，有機仿鋼纖維的比重為0.95kg/cm­，鋼的比重為7.8kg/cm，同樣體積摻量下，鋼纖維重量是有機仿鋼纖維重量的8.0倍。因此，不難看出用有機仿鋼纖維代替鋼纖維可較大幅度降低成本。套用領域
仿鋼纖維用於路面、路緣、普通混凝土面板、橋樑工程房地面、機場跑道、停機坪、混凝土預製板、管材、各種隧道建設、屋頂、停車場、水利工程、貨櫃碼頭和各類混凝土建築。

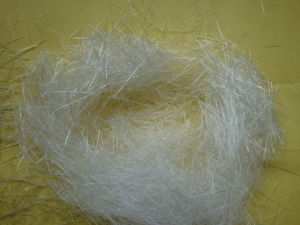

仿鋼纖維的照片

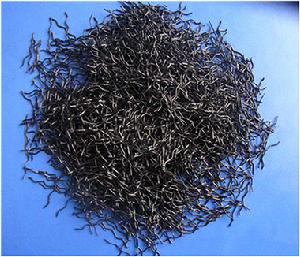

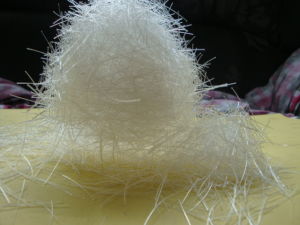

仿鋼纖維的照片
