交通運輸地圖
正文
反映交通運輸布局的專題地圖。通常是將交通運輸布局的內容,如交通運輸線路、港、站、樞紐的分布,客貨流以及地區間運輸聯繫，交通運輸線路或港站的吸引範圍等，用經濟地圖的理論方法編繪成地圖，形象地揭示出交通運輸的空間分布形態及與其他地理因素的關係。有時也容納於綜合經濟地圖內，做為其中的組成部分。它是研究交通運輸地理學的重要工具和研究成果。根據反映的主要內容和特徵，可分為4類：交通運輸網分布圖 反映交通網空間分布，並可表現出交通線的等級、類型和職能的差別以及交通站、港等要素。一般經濟地圖和地形圖都標記有必要的交通運輸線路和主要站點。專門的交通運輸地圖可以反映更多的要素：鐵路可以標明不同軌距，進而可分為幹線和支線，單線和複線，不同牽引類型和閉塞方式等；公路可分為幹線和支線，標明等級和類型；航道可分為天然河流、渠化河流、人工運河，並標明通航船舶的噸位以及全年通航或季節通航;航空運輸的空中航線及其等級;管道網及其管徑；還可標出車站、港口碼頭、飛機場和交通樞紐的位置。以上種種要素可以分別繪成各種交通運輸方式的交通網圖，也可以繪成綜合交通網圖。
客流圖和貨流圖 反映旅客、貨物流動方向、數量和構成的交通圖，是各種交通線路上旅客和貨物動態的反映，也表現出地域之間的運輸聯繫。表明地區間貨物交流關係的貨流圖，也反映出各地區的專業化分工和協作。根據運量預測編制的遠期客流和貨流圖，是研究交通網遠期發展規模的主要依據之一。

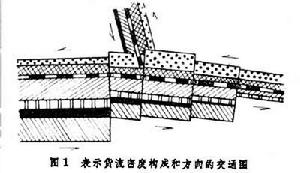

研究某個地域的交通網或某一運輸幹線、某個樞紐的發展時，需要在收集大量經濟資料的基礎上，按區段或河段加以詳細計算，進行編繪。表示貨流密度構成和方向的交通圖，一般將貨流不同的密度(強度)用相應寬度標在地圖上的交通線旁，不同的貨物以各種顏色或線、點圖案表示(圖1)。
交通運輸地圖

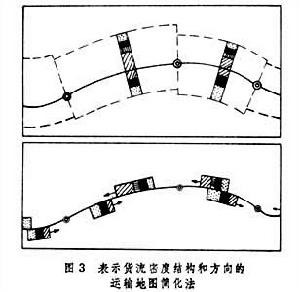

交通運輸地圖在交通線路密集和樞紐、港、站集中的地區，反映客流或貨流的帶相互重疊，常常填繪不下,為此可採取3種方法：①適當延長客流、貨流密集地區樞紐、港、站的間距，增加繪圖空間。②取一個區段的橫斷面片代表整個區段的流量，然後將其橫置於線路兩側，再標以表明方向的箭頭，既精簡圖的負擔，又增添動感（圖3）。③以箭頭代替帶，用箭頭的數量代表客流、貨流數量。
客流圖、貨流圖應標出方向。鐵道部規定，中國鐵路向首都北京的方向為上行方向，離開北京的方向為下行方向。內河航運一般按河流流向分為上水和下水。

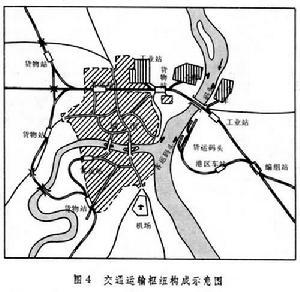

交通運輸樞紐地圖 主要有以下 3種：①交通運輸樞紐構成示意圖。表明組成樞紐的各部分及其銜接的示意圖,既反映某個樞紐內部的空間分布形態,又可按不同類型加以歸納研究。其內容主要包括鐵路客運站、貨物站、編組站、工業站、港灣站、港口碼頭、飛機場、鐵路正線及聯絡線、航道、公路以及城市工業區和幹道等(圖4)。

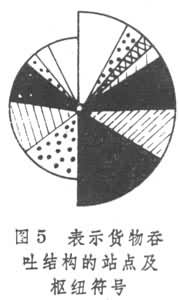

交通運輸地圖
交通運輸地圖
交通運輸地圖其他交通圖 諸如：①吸引範圍圖，反映交通線路或港口、車站吸引範圍和腹地；②等時線圖，以線路車站為中心繪製以相同的時間可到達的範圍，表明各個不同地點的交通方便程度；③產銷區劃圖；④交通運輸發展專業圖，如交通自然區劃圖等。
