一、了解邊緣融合
訊維專業大螢幕投影系統就是採用多個投影系統組合而成的多通道顯示系統，它比普通的標準投影系統具備更大的顯示尺寸、更寬的視野、更多的顯示內容、更高的顯示解析度以及更具衝擊力和沉浸感的視覺效果。
專業大螢幕系統以前一般用於虛擬仿真、系統控制和科學研究，近來開始向展覽展示、工業設計、教育培訓、會議中心等專業領域發展。
專業大螢幕系統包括有縫拼接和無縫拼接系統兩種不同的工藝。
融合器圖片

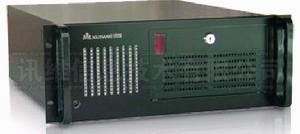

二通道邊緣融合器二、為什麼選用邊緣融合
2.1邊緣融合的產生邊緣融合的套用來源於模擬仿真/立體影院系統。追求亮麗的超大畫面，純真的色彩，高解析度的顯示效果，歷來是人們對視覺感受的一種潛在要求。大到指揮監控中心，網管中心的建立，小到視頻會議，學術報告，技術講座和多功能會議室的進行，對大畫面，多色彩，高亮度，高解析度顯示效果的需求越來越強烈。
最近迅速崛起的數位化邊緣融合大螢幕拼接投影顯示技術，正在逐步適應這一需求。隨著投影顯示技術的不斷發展與創新，以及人們對欣賞水平的提高，超大畫面，高亮度，以及更高解析度顯示便成為市場的迫切需求。
增加圖象尺寸和畫面的完整性
增加圖像亮度
增加解析度
超高解析度
縮短投影機投射距離
特殊形狀的螢幕上投射成像（比如弧形幕/球形幕）
增強圖像層次感
2.1.1增加圖像尺寸，畫面的完整性
很明顯，多台投影機拼接投射出來的畫面一定會比單台投影機投射出來的畫面尺寸更大。
鮮艷靚麗的畫面，會帶給人們不同凡響的視覺衝擊，而如何消除畫面拼接的光學縫隙呢？邊緣融合技術使這種問題迎刃而解。這種技術的出現，更大程度上保證了畫面的完美性和色彩的一致性。
完整畫面的優點也不需要過多的陳述，因為完美畫面的顯示對於欣賞者而言總是一目了然。
2.1.2增加圖像亮度
當一台投影機的投射尺寸被放大時，圖像亮度就會降低，而用多台同樣亮度的投影機拼接投射出相同大小的圖像時就可以保持畫面原有的亮度。
2.1.3增加解析度
每台投影機投射整幅圖像的一部分，這樣展現出的圖像解析度就被提高了。比如，一台投影機的物理解析度是800*600，三台投影機融合25%後，圖像的解析度就變成了2000*600
2.1.4超高解析度
利用帶有多通道高解析度輸出的圖像處理器和計算機，可以產生每通道為1600*1200象素的三個或更多通道的合成圖像。如果融合25%的象素，可以通過減去多餘的交疊象素產生4000*1200解析度圖像。目前市場上還沒有可在如此高的解析度下操作的獨立顯示器。其解決辦法為使用投影機矩陣，每個投影機都以其最大解析度運行，合成後的解析度就是減去交疊區域象素後的總和。
2.1.5縮短投影機投射距離
隨著無縫拼接的出現，投影距離的縮短變成必然。比如，原來200英寸（4000*3000mm）的螢幕，如果要求沒有物理和光學拼縫，將只能採用一台投影機，投影距離=鏡頭焦距*螢幕寬度，即使採用1.2：1的廣角鏡頭，我們的投影距離也要4.8米，現在採用邊緣融合技術後，用4台投影機投射同樣大小的畫面，投射距離只需要2.4米。
2.1.6特殊形狀的螢幕上投射成像
（比如弧形幕/球形幕）
比如，在圓柱或球形的螢幕上投射畫面，單台投影機就需要較遠的投影距離才可以覆蓋整個螢幕。而多台投影機的組合因每台投影機投射的畫面較小，所以距離也就縮短了很多。
還有一個更重要的功能是，如果只用一台投影機來投射整張弧形幕，則很難聚焦，因為弧弦距太大很難選出一個合適的基準焦點。多台投影機就可使弧弦距縮短到儘量小，這樣就比較容易找出畫面的合適焦點。對於弧形或球形螢幕套用，使用邊緣融合技術後對圖像解析度，明亮度和聚焦效果來說是一個更好的選擇。
2.1.7增加畫面層次感
由於採用了邊緣融合技術，畫面的解析度，亮度得到增加，同時配合高質量的投影螢幕，就可以使得整個顯示系統的畫面層次感和表現力明顯增強。
在超大尺寸的螢幕上顯示多個畫面內容，通常有以下幾種方法：
箱體拼接
多張屏幕拼接
整張螢幕無縫邊緣融合
在傳統的拼接方式中無論是箱體的拼接還是多張螢幕的拼接，都無法消除畫面本身存在的物理拼縫。
而在新的邊緣融合技術中，由於採用整幅螢幕，所以消除了傳統拼接存在的螢幕間的生理縫隙，從而使得螢幕顯示的圖像整幅保持完整。而採用邊緣融合處理技術後，更消除了光學縫隙，從而使顯示的圖像完全一致，保證了顯示圖像的完整性和美觀性。這在邊緣融合顯示地圖，圖紙等圖像信息時更為重要，因為在圖紙，地圖上存在大量的線條或路線等，而螢幕縫隙和光學縫隙就會造成圖像顯示污染，容易使觀察人員把顯示的圖像線條和拼接系統本身的線條誤為一體，從而導致決策和研究失誤。而通過邊緣融合處理，就可以避免出現這種情況。
在邊緣融合拼接系統中，所有圖像都經過邊緣融合處理器進行了校正和統一，這樣在大螢幕上進行圖像顯示和切換時，無論切換什麼格式的圖像，整個螢幕的亮度，色彩，鮮艷度，均勻度都比較一致。
由於在處理器中對投影顯示圖像進行了處理，可以對不同投影信號間的色差，亮差，均勻度進行調整，這也使得該系統顯示的圖像質量更完美。
邊緣融合圖像處理器除了具有邊緣融合和圖像多畫面處理功能外，還有圖像存儲和調用功能，可以把本身存儲的高解析度圖像直接作為大螢幕系統的背景進行顯示，這在實際使用中非常具有實用價值。
三、邊緣融合技術的發展
邊緣融合投影技術經歷了三個發展階段：
1、硬邊拼接
2、重疊拼接
3、邊沿融合拼接
◇ 硬邊拼接(又稱簡單拼接)：即兩台投影儀的邊沿對齊，無重疊部分。顯示效果上表現為整幅畫面被一道縫分割開。如果投影儀邊緣未做亮度增強處理，該接縫顯示為黑色；如果投影儀邊緣做了亮度增強處理，該接縫顯示為白色。
硬邊拼接◇ 簡單重疊：即兩台投影儀的畫面有部分重疊，但沒有作淡進淡出處理
簡單重疊，因此重疊部分的亮度為整幅其餘部分的2倍，在顯示效果上表現為重疊部分為一亮條。
簡單重疊◇邊緣融合：與簡單重疊方法相比，左投影儀的右邊重疊部分的亮度線
邊緣融合性衰減，右投影儀的左邊重疊部分的亮度線性增加。在顯示效果上表現為整幅畫面亮度完全一致。
邊緣融合四、邊緣融合的方式
在實際套用中通常會有以下三種方式：
4.1寬視角的排列多台投影機水平排列組合可以打出更寬幅的畫面
隨著用戶對超大，完美顯示需求的日益增加，這種寬視角排列方式更多地套用於大型的會議中心，演藝中心，展覽館和軍事項目等等。
比如天津開發區泰達酒店會議中心的工程案例。
這個工程主要是採用邊緣融合技術建設千人音樂廳舞台中央的正投影系統。為了增強千人音樂廳的投影效果，滿足高層次的會議需求。提高正投影系統的亮度，使用靈活性，選用能夠提供極佳投影效果的邊緣融合拼接投影系統，最終可以得到一個寬達12米高達3.3米的超大尺寸無縫螢幕和一個整體亮度高達12000ANSL流明的超高亮度完整圖像，且具備多畫面同屏顯示能力。
會場的特點是面積較大且層高非常高，因此必須採用較大面積的多螢幕投影顯示系統。我們必須首選確定投影方式（正投，背投），然後根據選定的投影方式確定具體的多螢幕解決方案。
會場的特點是面積雖然較大，但主席台面積不大，不能提供背投系統所需的空間，因此我們選用正投作為本會場基本的投影方式。
主席台的寬度較寬，因此採用單個投影顯然無法滿足實際使用需求，必須採用多個投影。而目前占用較小面積得多投影的解決方案主要有以下向種方式：專用背投拼接箱，分離式拼接，邊緣融合正投拼接。
針對傳統拼接和邊緣融合正投拼接進行比較選擇後，用戶感覺傳統拼接方式存在不可消除的螢幕物理拼縫和投影光學拼縫，有一定的色差。最後選擇了邊緣融合拼接投影技術。
這種特殊排列的創意也逐漸被人們所欣賞，通常套用於廣告行業或一些特殊要求的現場演示會。
4.3多台投影機堆積出更高更寬幅的超大畫面當客戶提出更多的圖像信號源處理及更大視野顯示需求時，還可通過多台投影機融合堆積出更高更寬幅的畫面，這種套用通常在監控中心和指揮中心。
五、組成邊緣融合系統需要哪些設備
5.1信號源組成邊緣融合系統的信號源可以是多種多樣。例如現在工程中常用的有：VGA（筆記本，台式機，圖形工作站），Video（攝像機，DVD）以及DVI，SDI（廣播級信號源）HD SDI等等。
5.2圖像邊緣融合處理器圖像邊緣融合處理器是實現從獨立螢幕演示過渡到多個投影機無縫寬屏演示的核心設備。
圖像邊緣融合處理器的功能全部由一台大螢幕處理器來實現和操作。如：邊緣融合，多路輸入源選擇，無縫切換，圖像處理和操作人員控制等。可滿足支持多視窗顯示，並且以無縫融合寬屏信號為背景的多畫面顯示套用。
處理器視頻處理包括數據複製，用以生成重疊投影區域，以及重疊圖像的邊緣羽化。數據重疊和邊緣羽化的交叉數據幅度可由用戶自主編程。
經過這個處理器進行螢幕拼接及邊緣融合處理後，整個系統可實現以下功能：
1） 多個信號輸入
根據要求，系統可配置為多個信號源輸入。對於多屏安裝，每個信號源輸入可根據安裝
使用的螢幕數量被複製。
2） 多個通道輸出
比如有的處理器具有多個標準的DVI輸出，可支持任何顯示終端。對於每個輸出通道，
解析度最高可支持UXGA（1600*1200）。
3） 高級的效果控制
*視窗控制
可以根據象素精度定義視窗的位置和大小，由此來顯示視窗的輸入。
* 數字放大
在每一視窗內，均可對圖像進行所需的縮放。
* 特效控制
選擇產生奇特形狀的重疊，鏡像效果，陰影三維立體效果，淡入淡出，飛進飛出等。
* 次序控制
所疊加的視窗可以動態方式存在，用戶可決定任一視窗放置的前後次序。
* 邊緣融合
內置的邊緣融合功能和羽化特性可產生光滑的全景重疊。
* 直觀，簡潔的控制軟體
控制軟體通過友好的管理界面，數位化的處理方式，方便用戶進行信號選擇，顯示布局，畫面處理的多種管理功能。
邊緣融合器的控制端可採用電腦，控制台或中央集中控制系統
5.4投影機利用邊緣融合技術的顯示系統可以使用CRT，LCD，DLP，LCOS等多種顯示技術的投
影機產品。但是套用中需要注意的是：投影機的亮度，解析度，均勻度。
5.4.1 CRT投影機
CRT是實現最早，套用廣泛的一種顯示技術。這種投影機可以把輸入信號源分成R（紅），
G（綠），B（藍）三種顏色，經過發光系統放大，匯聚，在大螢幕上顯示出彩色圖像。顯示的圖像色彩豐富，還原性好，具有良好的幾何失真調整能力，但其亮度較小，另外CRT投影機操作複雜，機身體積大，只適合安裝於環境光較弱，相對固定的場所，不宜搬動。
5.4.2 LCD投影機
目前的LCD投影機大多是三片式設計。
LCD投影機成像器件是液晶板。利用外光源把強光通過分光鏡形成R/G/B三束光，分別透射過RGB三色液晶板，信號源經過液晶板顯示在大螢幕上成像。多用於臨時演示，商務會議和教育行業。
5.4.3 DLP投影機
DLP投影技術的誕生實現了數字信息顯示。DLP技術是顯示領域劃時代的革命，它以DMD (Digital Micromirror Device)數字微反射器作為光閥成像器件。
DLP投影機的技術首選是數字優勢。數位技術的套用，使圖像能夠實現更高的灰度等級和更多的色彩。圖像噪聲消失，畫面質量穩定，精確的數字圖像可不斷再現。其次是反射優勢。反射式DMD器件的套用，使成像器件的光效率大大提高，對比度和亮度的均勻性都非常出色。DLP投影機通常分為：單片機，三片機。DLP投影機清晰度高，畫面均勻，色彩銳利，三片機亮度最高可達25000流明，可隨意變焦，調整十分便利。根據美國德州儀器發表的技術白皮書，DMD的核心壽命長達100，000小時。另外，DLP投影機還可以做到10bit數字處理，滿足寬頻視頻需求。
5.5.1選擇螢幕的主要標準有：
*螢幕的材質
*螢幕的增益以及半增益視角
*均勻度
*平整度
*解析度
*對比度
*超大無縫
5.5.2
在大螢幕投影系統整體資金比例中，螢幕可能只占有較少的一部分，但是對於整個系統的效果而言，卻是至關重要的，如果投影螢幕選擇不合適，就相當於整個系統設定了一個瓶頸，無論系統其他設備性能多么優良，整體視覺效果都會受到抑制，無法把系統的完美性能充分表現出來。在以前的投影系統中，由於受技術限制，投影機的亮度無法做到很高，所以為了增加投影亮度，對螢幕一般都要求比較高的增益率，但是這樣會影響對比度和色彩細膩程度。如今投影技術的發展非常迅速，投影機的亮度已經不是問題，所以對投影幕的要求中，增益率就放在了較低的位置，而主要考慮螢幕的平整度，視角對比度和均勻度。在這種套用里選擇增益是1.0（+/－0.5）的螢幕可以獲得更好的成像效果。原因是當螢幕的增益越大螢幕的視角就會越小，如果觀眾不在螢幕的正中間時很容易就看見螢幕的融合部分，這樣整體看來就顯得圖像的均勻度很差。
5、 設計邊緣融合的步驟
5.1確定大概尺寸
5.2確定投影機的數量
5.3選擇投影機（確定投影機亮度，解析度，鏡頭）
5.4選擇螢幕（考慮螢幕增益，均勻度，平整度）
5.5選擇融合處理器
5.6預設軟邊融合的區域值
5.7安裝及校準螢幕和投影機
5.8調試系統及測試
六、邊緣融合器的產品特性
● MVR系列可實現平面融合、弧融合模式。融合區域可調整，融合帶特性參數可自由調整，融合效果較好；
● 產品安裝及調節非常簡單、快捷。具備套用靈活，成功率高等特點；
● 內置多種測試圖樣和色彩圖板，融合區域調整手段完備，通道間的色差校正功能齊全；
● 產品採用FPGA純硬體並行匯流排處理結構，穩定性大大超過基於WINDOWS作業系統的“計算機+軟體”方式的傳統處理器；
● 產品可接受高解析度或非標準解析度的DVI數位訊號、VGA模擬信號、HD-SDI高清視頻信號及複合視頻等視頻信號；
● 產品可以按用戶要求對視頻信號進行視窗大小、圖像比例等方面的調整和變換，軟體操作可與顯示畫面實時跟動；
● MVR系列邊緣融合控制器採用硬體式嵌入核心算法的方式，不需要作業系統支持，上電即可工作，啟動迅速，穩定性高；
● 產品可通過RS232、遙控、網路的方式進行遠程或近程控制，支持第三方中控設備直接控制；
● 支持各種標準或用戶自定義信號的識別和處理；
● 產品採用雙電源1+1冗餘備份，提高系統工作穩定性；（選配）
七、實際生活中的套用
鳥巢“碗邊投影”
碗邊投影由21組 採用投影疊加技術，用1*3投影， 成就全球最大14米高500米長環形邊緣融合。
碗邊投影“同一個地球”投影4組8台投影完美表現夢幻主題 重達16噸，直徑18米的夢想地球
地球投影8台20,000ANSI流明工程投影機 基於融合度為12.5%的球形建模融合而成 安裝在二層平台，每兩台為一組，疊加投射畫面
八、桌面融合技術
所謂“桌面融合技術”，實際上是投影“邊緣融合”技術的一個分支。隨著“邊緣融合”在2008年北京奧運開幕式上的多次靚麗登場。 【如：鳥巢“碗邊”融合、“同一個地球”融合】“邊緣融合”技術為世人所普遍認識。“桌面融合”，顧名思義，就是能夠融合“桌面” 【計算機桌面，通常只Windows桌面】的融合技術。
“桌面融合”特點 桌面融合最大特點就是，通過融合器融合出來的大螢幕上的顯示與計算機桌面顯示的畫面完全同步一致，所有計算機上的操作在大螢幕上都能同步反應出來。也就是說，可以把投影畫面【大螢幕顯示】簡單的當成一個超大的計算機顯示器。所以桌面融合技術，完全不受顯示內容的限制，只要計算機能顯示的素材，包括圖片、視頻、文字、甚至圖形界面的可執行程式【如實拍圖中的監控軟體】都能在大屏上得到顯示。
