二維空間時間描跡儀

二維空間：時間描跡儀

二維空間：時間描跡儀

•編號：21071
•商品名稱：二維空間——時間描跡儀
•單位：個
•規格型號：同步計時打點描跡，懸浮式平拋
在高中物理力學實驗中，記錄空間運動的時一空信息，研究物體運動的規律是一個難點，二維描跡儀很好地解決了這個問題，使很多“定性”的實驗變成精確的“定量”實驗。使學生利用儀器控制運動產生的條件，既觀察到二維運動的實際情況，又利用高壓微電流脈衝，將運動的“時一空”分布圖象記錄在普通白紙上，為學生從記錄中研究運動變化的細節，驗證運動變化規律，加深對運動的認識，提供了依據。

本儀器完成下列實驗

1.研究平拋物體的運動；
2.斜拋物體的運動；
3.驗證機械能守恆定律；
4.完全非彈性碰撞；
5.完全彈性碰撞；
6.驗證向心力公式；
7.簡諧振支（單擺）規律研究；
8.簡諧振動的圖象；
9.自由落體運動。

儀器簡介

一、技術性能

一、電氣部分：
（1）點頻（打點頻率的簡稱）100Hz、50Hz、20Hz。相對誤差小於1%。
（2）高壓脈衝強度，能擊穿10mm空氣隙。
(3)點跡分大、小兩檔可調。當輸入電壓為50Hz、220V時：
大點跡時，1不大於5mA；小點跡時，1不大於3mA。
上述各平均電流值，是從用電安全出發的，但也不容許其下限低於上限的f/3，以保證點跡的清晰度。
（4）工作電源AC50Hz220V±20v
（5）工作環境溫度0℃-40℃
相對濕度不大於90%

二、機械部分

(1)面板共面差小於0.3mm
（2）發射槍導軌中心線與面板平等度誤差小於0.5mm
（3）面板尺寸（380mm×320mm）

三、儀器結構

（一）、外形結構

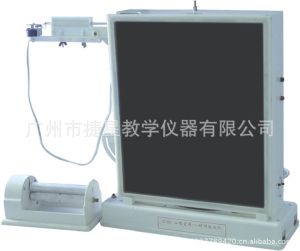

二維描跡儀的主體為一箱體結構，如圖3所示的是其豎放時的外觀形態。
其箱框上裝有：1.發射槍電磁鐵的電源插孔；2.捲紙機的電源插座；3.向心力實驗用高壓插孔；4.描跡電源的輸出頻率調節開關；5.描跡電源輸出的點跡大小調節開關。
底座上裝有：1.三個調平螺釘。用於調節儀器的水平。
2.一個開關，用於控制描跡電源的輸出；以及描跡電源的輸出與發射槍電磁鐵的釋放，描跡電源的輸出與捲紙機的捲紙同步功能。
（二）、附屬檔案部分
附屬檔案主要有：（1）發射槍組件；（2）單擺組件；（3）向心力組件；（4）捲紙機構；
（5）基準尺；（6）壓紙條；（7）自由落體墜子；（8）運動體（拋體）；（9）塑性磁條；（10）水準儀。具體功能將結合各個實驗介紹。
