二箱式溫度衝擊試驗箱

產品用途：

二箱式溫度衝擊試驗箱適用於電子元氣件的安全性能測試提供可靠性試驗、產品篩選試驗等，同時通過此裝備試驗，可提高產品的可靠性和進行產品的質量控制。

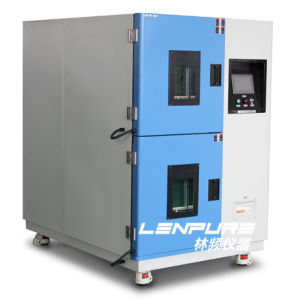

林頻溫度衝擊試驗箱LRHS系列

尺寸對照表：

容積（單位：L） 工作室尺寸（D*W*H）mm 外型尺寸（D*W*H）mm

BJYSL-WDCJ-100450×450×5001700×930×1650
BJYSL-WDCJ-150500×600×5001800×1080×1650
BJYSL-WDCJ-250600×600×6501950×1080×1950
BJYSL-WDCJ-500800×800×8002950×1450×2250
BJYSL-WDCJ-800970×970×8003130×1620×2250
BJYSL-WDCJ-0101120×1120×8003300×1780×2250

LRHS-100-LV 450×450×500 930×1700×1650
LRHS-150-LV 500×600×500 1800×1080×1650
LRHS-234-LV 600×600×650 1080×1950×1950
LRHS-512-LV 800×800×800 1450×2950×2250
LRHS-753-LV 970×970×800 1620×3130×2250
LRHS-1000-LV 1120×1120×800 1780×3300×2250

樣品提籃尺寸：

250×250×250mm（對應容積：100）
300×400×250mm（對應容積：150）
400×400×400mm（對應容積：225）
600×600×500mm（對應容積：500）
760×760×500mm（對應容積：750）
920×920×500mm（對應容積：1000）

符合標準：

本產品符合GB/T2423.1.2 GB10592-89 GJB150 等國家標準。

GB/T2423.1-2008試驗A低溫試驗方法
GB/T2423.2-2008試驗B高溫試驗方法
GB-T10592-2008高低溫箱技術條件
GJB150.3-1986軍用設備環境試驗方法：高溫試驗
GJB360A-96方法107溫度衝擊試驗的要求

功能介紹-林頻股份

具有定值溫度及斜率設定功能
具有保持、跳段、待機及兩組時間信號輸出功能
具有冷機/熱機啟動選擇功能
具有溫度顯示值修正功能
具有溫度感測體校正功能
具有壓縮機自動停開功能
具有預約起動/停止運轉功能
具有暫停記錄功能
具有停電記憶功能：當斷電後，程式數據記憶可保持6個月
具有定值溫度及斜率設定功能
具有保持、跳段、待機及兩組時間信號輸出功能

控制系統：

二箱式溫度衝擊試驗箱主控制器採用進口日本“OYO”雙迴路高精度液晶顯示觸摸

按鍵溫度控制器。該控制器採用液晶顯示觸控螢幕，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態，PID參數自整定功能。控制程式的編制採用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能。控制系統具備完善的檢測裝置能自動進行詳細的故障顯示。報警，配置485通訊接口及運行軟體。設定精度：溫度：0.1℃ 時間：Is用戶程式容量：10×99段。運行方式：程式運行，恆定運行。獨立超溫保護儀表。設備工作時間累計計時器。低溫區、高溫區轉換時間小於等於15秒。 溫度恢復時小於等於5分鐘

箱體結構：

全部功能採用計算機控制，系自主開發的軟體，有良好的操作界面，使用戶的操作和監測都更加簡單和直觀，保持功能可以使你正在運行的程式保持在目前的狀態下，可以臨時更改此程式段的數值，可以在螢幕上設定時間的參數，使製冷、加熱、提藍傳送切換，按設定值自動進行。
二箱式溫度衝擊試驗箱冷箱、熱箱獨立控制，箱門互相獨立，擴大試驗箱的使用範圍（一箱二用）。
產品保溫效果可以得到充分保證。
試驗箱門與循環風機，提藍傳動等互鎖，保護操作者的安全，一旦打開箱門，循環風機和提藍傳動的電源會被自動切斷。在箱頂有標準引線孔管，方便用戶向箱內引入感測器線，檢測電纜等類型引線。

製冷系統：

製冷系統及壓縮機：為了保證試驗箱降溫速率和最低溫度的要求，本試驗箱採用一套進口法國全封閉壓縮機所組成的二元復疊式風冷製冷系統。復疊式冷　系統包含一個高溫製冷循環和一個低溫製冷循環，其連線容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級製冷系統傳遞出去，實現隆溫的目的。製冷系統的設計套用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統的運行費用和故障率下降到較為經濟的狀態。

參數列表

選型

型號（mm）	CLM-WDCJ-100	CLM-WDCJ-300	CLM-WDCJ-500	CLM-WDCJ-010
兩箱預冷區尺寸 D×W×H	450×450×500	600×600×600	800×800×800	1000×1000×1000
三箱樣品區尺寸 D×W×H	450×450×500	600×600×600	800×800×800	1000×1000×1000

性能指標

溫度範圍	A：－20℃～200℃ B：-40℃～200℃ C：-60℃～200℃
溫度波動	高溫室與低溫室均≤±2℃
樣品區溫度波動	≤±0.5℃（恆溫時）
樣品區承重	20㎏、30㎏、50㎏

溫度運行控制系統

控制器	進口LED數顯 （P、I、D＋S、S、R.）微電腦集成控制器
加熱系統	全獨立系統，鎳鉻合金電加熱式加熱器
製冷系統	全封閉風冷單級壓縮製冷方式 /原裝法國“泰康”/全封閉風冷復迭壓縮製冷方式
循環系統	耐溫低噪音空調型電機.多葉式離心風輪
