簡介

常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所調用標準熱電偶是指國家標準規定了其熱電勢與溫度的

關係、允許誤差、並有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用範圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用於某些特殊場合的測量。標準化熱電偶國家從1988年1月1日起，熱電偶和熱電阻全部按IEC國際標準生產，並指定S、B、E、K、R、J、T七種標準化熱電偶為國家統一設計型熱電偶。由於熱電偶的材料一般都比較貴重（特別是採用貴金屬時），而測溫點到儀表的距離都很遠，為了節省熱電偶材料，降低成本，通常採用補償導線把熱電偶的冷端（自由端）延伸到溫度比較穩定的控制室內，連線到儀表端子上。必須指出，熱電偶補償導線的作用只起延伸熱電極，使熱電偶的冷端移動到控制室的儀表端子上，它本身並不能消除冷端溫度變化對測溫的影響，不起補償作用。因此，還需採用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。

與一等標準熱電偶的關係

熱電偶系列中準確度較高，物理、化學性良好，高溫下抗氧化性好，熱電動勢的穩定性和復現性均很好的熱電

偶。標準熱電偶又分為一等標準熱電偶和二等標準熱電偶兩種。

一等標準熱電偶用於檢定二等標準熱電偶。

一等標準熱電偶主要技術指標

一等標準熱電偶型號：WRPB-1

一等標準熱電偶長度：L=Φ0.5×1000mm

一等標準熱電偶使用溫區：300-1300℃

一等標準熱電偶電勢值要求：

一等標準熱電偶（WRPB―1）測量端在銅點（1084.62℃）或銻點（630.63℃）

及鋅點（419.527℃），參考端溫度為0℃時，其熱電勢應滿足以下要求：

E(tCu)=10.575±0.015mv

E(tAl)=5.860 0.37[E(tCu)-10.575]±0.005mV

E(tAsb)=5.553 0.37[E(tCu)-10.575]±0.005mV

E(tZn)=3.447 0.18[E(tCu)-10.575]±0.005mV

一等標準熱電偶（WRPB―1）的穩定性，由兩次熱電勢差值決定，不超過5uV；一等標準熱電偶（WRPB―1）銅點（1084.62℃）熱電勢的年變化量不超過10uV。

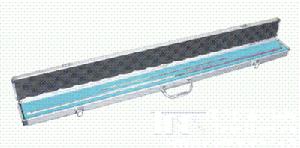

一等標準熱電偶結構標準熱電偶的正極為鉑銠絲，負極為鉑絲，上面套有長550毫米的雙孔高溫瓷管；參考端：正極套紅色或粉色塑膠管，負極套白色或藍色塑膠管；整支標準熱電偶置於玻璃外套管中保存。

一等標準熱電偶使用方法

1、使用前，首先檢查一等標準熱電偶的編號與檢定證書是否相符。

2、使用時，將一等標準熱電偶小心地從玻璃外護管中取出放入石英外護管中，即可測量，不使用時，應裝入玻璃外護管中保存。

3、使用標準熱電偶檢定較低等級的標準熱電偶時，標準熱電偶和被測熱電偶的參考端應處於在0℃。熱電偶的參考端和銅導線的末端，可插在盛有水銀或變壓器油的玻璃中，各管內的水銀應有相同的高度，其高度約為10mm。玻璃管的外徑約為7mm，其插入深度為100~120mm。參考端也可置於的零度自動恆溫器中，具體的方法步驟，應按國家計量總局批准頒發的《標準鉑銠10—鉑熱電偶檢定規程》（JJG75-95）進行。

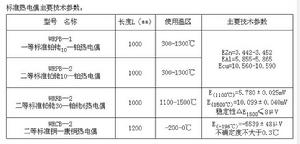

技術指標

型號：WRPB—230

極性：正極為鉑銠合金絲（含鉑90%、銠10%）

負極為純鉑絲

鉑絲在100℃和0℃時的電阻比值：R100/R0>1.3920

偶絲直徑：φ0.5mm

總長度約：1025mm

工作端光滑的圓球直徑：φ1.2mm

熱電偶的測量端溫度為1084.88℃，參比端溫度為0℃時，熱電勢應為10.575±0.030mV

熱電勢的穩定性：在1084.00℃時不超過5μV

精度：不低於±1℃（鋅點，銻點，銅點三固定點）

分度表

1、鉑10-鉑二等標準熱電偶分度表(分度號:S)(參考端溫度為:0攝氏度)
溫度0102030405060708090
　攝氏度熱電動勢 mV
　

0.00.0550.1130.1730.2350.2990.3650.4320.5020.573
　1000.6450.7190.7950.8720.9511.0291.1091.191.2731.356
　2001.441.5251.6111.6981.7851.8731.9622.0512.1412.232
　3002.3232.4142.5062.5992.6922.7862.882.9743.0693.146
　4003.263.3563.4523.5493.6453.7433.843.9384.0364.135
　5004.2344.3334.4324.5324.6324.7324.8324.9335.0345.136
　6005.2375.3395.4425.5445.6485.7515.8555.966.0646.169
　7006.2746.386.4866.5926.6996.8056.9137.021.1287.236
　8007.3457.5457.5637.6727.7827.8928.0038.1148.2258.336
　9008.4488.568.6738.7868.8999.0129.1269.249.3559.47
　10009.5859.79.8169.93210.04810.16510.28210.410.51710.635
　110010.75410.87210.99111.1111.22911.34811.46711.58711.70711.827
　120011.94712.06712.18812.30812.42912.5512.67112.79212.91313.034
　130013.15513.27613.39713.51913.6413.76113.88314.00414.12514.247
　140014.36814.48914.6114.73114.85214.97315.09415.21515.33615.456
　150015.57615.69715.81715.93716.05716.17616.29616.41516.53416.653
　160016.77116.8917.00817.12517.24317.3617.47717.59417.77117.826
　170017.94218.05618.1718.28218.39418.50418.612——————

2、鎳鉻－銅鎳（康銅）二等標準熱電偶分度表（分度號：Ｅ）（參考端溫度為０攝氏度）
溫度0102030405060708090
　攝氏度熱電動勢 mv
　000.5911.1921.8012.4193.0473.6834.3294.9835.646
　1006.3176.9967.6838.3779.0789.78710.50111.22211.94912.681
　20013.41914.16114.90915.66116.41717.17817.94218.7119.48120.256
　30021.03321.81422.59723.38324.17124.96125.75428.54927.34528.143
　40028.94329.74430.54631.3532.15532.9633.76734.57435.38236.19
　50036.99937.80838.61739.42640.23641.04541.85342.66243.4744.278
　60045.08545.81946.69747.50248.30649.10949.91150.71351.51352.312
　70053.1153.90754.70355.49856.29157.08357.87358.66359.45160.237
　80061.02261.80662.58863.36864.14764.29465.766.47367.24568.015
　90068.78369.54970.31371.07571.83572.59373.3574.10474.85775.608
　100076.358

結構

標準熱電偶的正極為鉑銠絲，負極為鉑絲，上面套有長550毫米的雙孔高溫瓷管；參考端：正極套紅色或粉色塑膠管，負極套白色或藍色塑膠管；整支標準熱電偶置於玻璃外套管中保存。

測量範圍

熱電偶類別	代號	分度號	測量範圍	基本誤差限
鎳鉻－康銅	WRK	E	0－800℃	±0.75%t
鎳鉻－鎳矽	WRN	K	0－1300℃	±0.75%t
鉑銠13-鉑	WRB	R	0-1600℃	±0.25%t
鉑銠10－鉑	WRP	S	0－1600℃	±0.25%t
鉑銠30－鉑銠6	WRR	B	0－1800℃	±0.25%t

註：t為感溫元件實測溫度值（℃）

電勢值要求

二等標準熱電偶（WRPB―2）測量端在銅點（1084.62℃）或銻點（630.63℃）及鋅點（419.527℃），參考端溫

度為0℃時，其熱電勢應滿足以下要求：
E(tCu)=10.575±0.015mv
E(tAl)=5.860 0.37[E(tCu)-10.575]±0.005mV
E(tAsb)=5.553 0.37[E(tCu)-10.575]±0.005mV
E(tZn)=3.447 0.18[E(tCu)-10.575]±0.005mV
二等標準熱電偶（WRPB―2）的穩定性，由兩次熱電勢差值決定，不超過5uV；二等標準熱電偶（WRPB―2）銅點（1084.62℃）熱電勢的年變化量不超過10uV。

參數

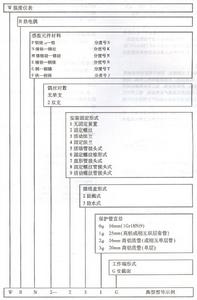

型號命名方法

使用方法

1、使用前，首先檢查標準熱電偶的編號與檢定證書是否相符。

2、使用時，將標準熱電偶小心地從玻璃外護管中取出放入石英外護管中，即可測量，不使用時，應裝入玻璃外護

管中保存。

3、使用標準熱電偶檢定較低等級的標準熱電偶時，標準熱電偶和被測熱電偶的參考端應處於在0℃。熱電偶的參考端和銅導線的末端，可插在盛有水銀或變壓器油的玻璃中，各管內的水銀應有相同的高度，其高度約為10mm。玻璃管的外徑約為7mm，其插入深度為100~120mm。參考端也可置於生產的零度自動恆溫器中，具體的方法步驟，應按國家計量總局批准頒發的《標準鉑銠10—鉑熱電偶檢定規程》（JJG75-95）進行。

4、使用一等標準熱電偶、二等標柱熱電偶精密測量溫度時，溫度t由下列公式確定：計量溫度時，應先根據熱電偶大致使用溫度段，編制相應的E(t)__t對照表，然後根據熱電偶測。得的熱電勢值按上述編制的對照表，線性內插，即可求得溫度t0對照表的溫度間隔由使用者自定。如果精度要求不太高，可編制整百度間隔的對照表。

注意事項

1、標準熱電偶使用和保存中，瓷管和塑膠管不得任意取下，應力求保持標準熱電偶平直，不可嚴重彎曲。在運輸、保存中，應注意避免遭標準熱電偶受劇烈的機械震動。

2、標準熱電偶使用時，應加石英外護管。

3、標準熱電偶應按《標準鉑銠10—鉑熱電偶檢定規程》（JJG75-95）規定，定期進行監督性檢查和周期檢定。

4、標準熱電偶檢定證書請妥為保存，下次檢定時須帶上原檢定證書。

產品套用

1600型標準熱電偶熱端外殼溫度範圍：0-1600℃（R或S）

回響時間：5分鐘
熱端尺寸：見圖
連線電纜：見圖
冷端：長250mm，直徑4.5
銅延伸導線：2000mm
浸入深度：最小100mm
運送箱尺寸：高65mm寬710mm深165mm
重量：900g
特色：內部組件可取下
