產品特性
屬性型號:VMS-2515
解析度:0.0005mm
測量行程:250/150mm
放大倍率:30-230X
操作方式:手動
測量精度:≤(3+L/200)mm
外形尺寸(長*寬*高):550*650*950mm

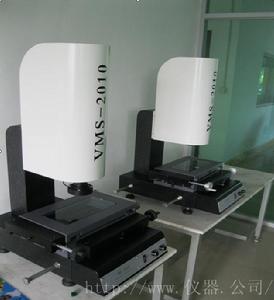

該儀器適用於以二次元測量為目的的一切套用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
技術參數
簡介儀器由眾和儀器與數年影像測量設備製造經驗的工程師生產製造,具有多種數據處理、顯示、輸入、輸出功能,特別:工作檯以圓轉工作檯的方式將工件擺正,使測量更快速方便,簡單易學;配有雷射定位功能,將產品需要測量部分快速準確的定位,提高測量效率等功能非常實用;儀器備有RS-232接口,與電腦連線後,採用測量軟體測繪圖形進行處理。
產品規格及參數名稱 | 參 數 | |
工作台 | 金屬台面尺寸(mm) | 400*300 |
X座標行程:(mm) | 250 | |
Y座標行程:(mm) | 150 | |
儀器外形尺寸(長)Х(寬)Х(高) mm: | 550*650*950 | |
儀器重量(kg): | 180 | |
Z座標升降行程:(mm):170(調焦) 工作距離(mm):108X/Y/Z數顯解析度:0.0005mm(0.5um) X、Y坐標示值誤差:≤(3+L/200)μm | ||
影像系統 | 攝影機:彩色1/3″CCD攝影機(日本索尼晶片)變焦物鏡倍率:0.7~4.5X(定格變倍,無需每次校準)視頻總倍率:30X~230X物方視場:7~1.1mm | |
照明 | 表面光源與透射光源均用LED,亮度可調 | |
電源 | 180V(AC)~260V(AC)50HZ | |
測量軟體 | VMS測量軟體,可測線、角、圓,隨圓、圓心距、角度、高度、平面距、空間距、平整度、球,自動逆向掃描等,自動輸出WORD/EXEL/CAD! |
測控軟體擁有完善的2D幾何測量功能,與同類軟提供了快捷方便的本土化服務。
測控軟體功能強大、高精度、運行穩定可靠、各個操作界面簡單直觀。
1、測控軟體依據“灰階感應設計”原理,具有自動尋邊功能,可完成自動測繪。
A)點選圓功能:點擊相應的區域(如圓內任意區域),該功能會自動擴展,找到合適的邊界點並生成圖元。
B)自動測繪工具面板:包括基本的框選直線、框選圓、框選橢圓、框選弧、點選圓、線選點等多項智慧型測繪功能。
2、測控軟體具備了多樣式、人性化的功能A)客戶根據需要設定客戶坐標(相對坐標系),可以使用多種方式進行客戶坐標的設定。
待檢測工件不需擺正,即可完成測量工作。
B)具有自動保存功能,可根據需要設定自動保存的時間,以防止突然斷電等突發情況。
C)提供簡體中文、繁體中文、英文操作環境,並可快速切換。
D)多種輸出格式選擇,如:DXF、Word、Excel等。
E)可選擇性輸出數據與圖像文檔。
F)具有SPC統計分析功能,方便用戶對測量數據進行統計分析。
G)可以直接在影像區對圖像中的元素進行標註。
H)具有兩線相切弧工具,可用於確定線弧切點等功用。
J)測控軟體還提供對焦輔助功能(對焦指示器),光源調節輔助功能(亮度指示器),極大提高了操作效率。
3、測控軟體精心地為儀器生產廠家、經銷商等配有多種功能A)啟用光柵數據線性、非線性調節功能,可提高了系統的單軸調整精度。
B)通過USB連線埠實現程式控制調光,調光速度快。
USB連線埠可即插即用,特別是在串口資源非常緊張的情況下,將大大降低整個系統的設計難度。
C)機台調試工具:包括機台整體誤差補償(為了校正機台垂直度),雙刻線對準器設定(輔助非線性補償),CCD攝像機偏角校準,CCD攝像機偏角補償(為了改善機台坐標系與CCD坐標系不平行度)。
D)可兼容多種硬體板卡(如數據採集卡、視頻採集卡像&探針複合式量測軟體外,還受託進行專案設計,如:影像測量儀自動化升級,3坐標測量儀改造,機械視覺+機器人,(流水線線上檢測等。
