基本介紹

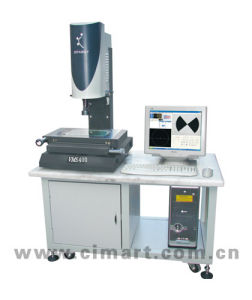

二次元影像測量機隨著科技發展，對各種工件和零件的測量精度越來越高，對測量儀器的要求也是越二次元、二次元影像測量機
來越苛刻，二次元影像測量儀是對傳統的測量技術的飛躍性發展，是將傳統的光學投影和計算機完美結合的產物。[二次元影像測量儀]是當今工業檢測與計量技術領域中的一個新名詞，它代表的是數位科技溶入工業檢測與計量，進行空間幾何運算的先進測量技術。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟體模組運算，瞬間得出所要的結果；並在螢幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。這一切，在今天強大的計算機運算能力面前都是實時完成的，操作者本人無法察覺。這種能夠利用CCD數點陣圖像，通過電腦軟體運算，滿足複雜測量需要的精密儀器才是真正意義上的二次元影像測量儀。可見，影像測量儀中計算機不光只是進行簡單影像對位和數值顯示，更重要的是具有空間幾何運算、圖形顯示、尺寸標註，CAD圖形的輸出等基本功能，這一切都依賴於在空間幾何基礎上開發出來的專用測量與控制軟體。
鑑別方法
一、一定要看儀器的重複性好不好，這是決定這種精密儀器質量關鍵之一，各位朋友在選取購時一定要求銷售商對同一產品部位的尺寸多次量測，而且還要用不同的方法量測，看最後的數據結果差多少。質量好的儀器，數據重複性肯定好，如果質量不好，測量100次可能就有100個不同數據。
二、看儀器的影像畫片是否清楚，黑白交界處是否清晰。
結構組成
影像測量儀是一種由高解析度CCD彩色攝像器、連續變倍物鏡、彩色顯示器、視頻十字線發生器、精密光學尺、多功能數據處理器、2D數據測量軟體與高精密工作檯結構組成的高精度光電測量儀器。
三、用手稍微在機台旁邊做震動動作，看看儀器的光柵尺數據會是多少，跑到的數據越大越不好，好的儀器在受較小震動後，跑一段數據後會歸回到原來起點數據的。
二次元影像測量儀的套用領域
廣泛套用於手機配件、家電製品、連線器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。
二次元的用途
儀器適用於以二坐標測量為目的的一切套用領域，機械、電子、儀表、五金、塑膠等行業廣泛使用。
結構組成及原理特點
影像測量儀一般由機械、照明、測長、圖像採集、計算機和測量軟體等六部分組成。影像測量儀的光學原理與普通投影儀很類似，區別在於影像前者被測件的輪廓影像被CCD感測器接收並由計算機進行圖像採集和處理，後者則直接把影像投射到投影觀測屏，輪廓對準有操作者的人眼完成，因而導致兩者測量精度和自動化程度相差很大。二次元影像儀一般具有較大的測量範圍，通常配備有(0.7×～4.5×)的變焦物鏡，照明光源除了常見的底光和頂光外，還有環形照明光，適合於底光和頂光都不能有效照明時套用。
誤差來源
在影像測量儀上的測量均是單軸或二維平面坐標的測量，測量時先對焦，後對準，再讀數(計數)，最後計算處理。讀數來自於標尺即光柵系統，對焦對準依靠顯微鏡光學系統，還有一個直接影響測量效果和精度的照明光源，因為，基於影像方法測量的儀器，如果被測件不能被有效正確的照明，則測量的結果顯然要偏離其真實尺寸。除前述因素外，環境條件也是制約測量精度不可忽視的因素。
基於上述分析，可以歸納出以下幾個方面的誤差來源：
1)光柵計數尺的誤差；
2)工作檯移動時存在的直線度、角擺帶來的誤差；
3)工作檯兩測量軸垂直度帶了的誤差；
4)顯微鏡光軸與工作檯面不垂直帶了的誤差；
5)測量室溫度偏離20℃參考溫度帶來的誤差；
6)光源照明條件的變化帶來的對焦和對準誤差。
保養訣竅
1、由於影像測量儀的投影屏為磨砂面，所以我們在使用二次元時要儘量避免用手去觸摸。當我們使用影像測量儀的時間長了之後，二次元影像的投影屏上會有一定的灰塵油漬，這樣講會影響影像儀成像的清晰度，這時我們可以使用專門的乾淨抹布進行擦拭，以此來保證影像的清晰度。
2、光學測量儀在操作的過程中，應將其放在清潔乾燥的房間裡，室溫20℃±5℃，濕度低60%，避免二次元影像儀的光學零件表面發霉、金屬零件生鏽、塵埃雜物落到儀器導軌里，進而影響到二次元的光學系統成像的質量和影像儀的測量精度。
3、在對二次元影像測量儀進行保養時，我們要保證二次元光學零件表面的清潔，注意不能用手觸摸。當二次元的零件上面有灰塵使，要用軟毛筆拂去，如表面污漬較多響便用，可用脫脂棉或擦紙浸少量酒精乙醚混合液輕輕擦拭。
注意事項
1、儘量使用影像儀原裝電纜、電線。
2、二次元影像儀使用時要遠離水或潮濕的地方。
3、注意防塵，可在諮詢專業人員後採取防塵措施。
4、影像測量儀使用需遠離熱源。
5、注意電源電壓的標稱值，機器的地線和電源極性。
6、用戶不可自行維修和打開機體，內部電纜零件更換儘量使用原配件。
7、二次元不使用時，必須切斷電源。
8、二次元影像測量儀使用時，如發現異常情況，先拔掉電源。
9、注意使用後，先使影像儀冷卻。
10、機器的移動要十分注意，輕拿輕放，運輸注意包裝、防震。
套用領域
廣泛套用於手機配件、家電製品、連線器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。
