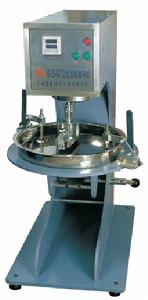

儀器組成
主要有盛樣盤、磨耗頭、升降平台、升降搖桿、夾具等組成。
主要特點
1、製作精良，電機轉速穩定，測試結果準確可靠
2、具有電子定時裝置，定時精度高，設定時間到則自動停止試驗。
3、設計先進，穩重大方，電機轉速穩定；
英文名稱
Asphalt emulsionwet wheelabrasion tester
主要技術指標
1、工作電源： 220V；50Hz；
2、電機轉速： 1400rpm；
3、整機功耗： 不大於0.38kw；
乳化瀝青濕輪磨耗儀4、磨頭自轉速度： 140rpm；
5、磨頭公轉速度： 61 rpm；
乳化瀝青濕輪磨耗儀6、磨頭質量： 2270g20g (工作質量)；
7、磨頭橡膠管長度L： 127mm；
8、定時性能： 5分鐘定時；
9、機體重量： 60kg
10、外形尺寸： 600×480×845（L×W×H）(mm)；
11、環境溫度： ≤35℃。
12、相對濕度： ≤85%
行業標準
乳化瀝青濕輪磨耗儀JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0752《乳化瀝青稀漿封層混合料濕輪磨耗試驗》
計算
乳化瀝青稀漿封層混合料的磨耗值：
WTAT=(m-m)/A
式中：WTAT—乳化瀝青稀漿封層混合料的磨耗值，g/m²;
m—磨耗前的試件重（g）;
m—磨耗後的試件重（g）;
a—係數 a=1/A;
A—磨耗頭膠管的磨耗面積m²;(由儀器說明書提供）。
方法與步驟
1、準備工作
a、按要求的級配準備粗、細集料及填料烘乾，其中礦料用4.75mm篩餘部分。
乳化瀝青濕輪磨耗儀b、稱混合料總重800g放入拌鍋拌勻，然後加入適量的水拌勻，在加入定量的乳化瀝青拌和時間不超過30s2s。
c、將油毛氈圓片平鋪在平底的搪瓷盤內，再將圓形模板放在平整的油毛氈圓片上居中。立即把拌勻的稀漿封層混合料倒入模板的圓孔中。
d、用刮板刮平，刮掉多餘的稀漿混合料，整個過程宜在45s內完成。
乳化瀝青濕輪磨耗儀e、取走模板，把盛有試樣的搪瓷盤放入60℃3℃的烘箱中烘至恆重，一般不少於16h。
2、試驗步驟
a、時間從烘箱中取出冷卻到室溫，稱取油毛氈圓片及時間的合計質量（m）準確至0.1g。
乳化瀝青濕輪磨耗儀 乳化瀝青濕輪磨耗儀b、浸水1h濕輪磨耗試驗時，把試件及油毛氈放入25℃1℃的水浴中保溫60min；浸水6d濕輪磨耗試驗時，把試件及油毛氈放入25℃1℃的水浴中保溫6d。
c、把試件及油毛氈從水槽中取出，放入盛樣盤中，往盛樣盤中加入25℃的水，使試件完全浸入水中，水面到試件表面的深度不少於6mm。
d、裝有試件的盛樣盤固定在磨耗頭。
e、開動儀器，使磨頭轉動300±2S後停止。註：每次試驗後把磨耗頭上的橡膠管轉一定角度，以獲得一個新磨耗面（用過的面不得使用），或換上新的橡膠管。
f、降下平台將試件從盛樣盤中取出，用水沖洗掉磨下的碎屑，放入60℃烘箱中烘至恆重。
g、從烘箱中取出試件，冷卻到室溫，然後稱取試件與油毛氈的總質量（m）。
報告
a、當一組測定值中某個測定值與平均值之差大於標準差的k倍時，該測定值予以捨棄，並以其餘測定值的平均值作為試驗結果。當試驗數目n為3、4、5、6時k值分別為1.15、1.46、1.67、1.82。一組試驗個數一般不少於3個。
b、報告應包括：混合料配合比、試件的濕輪磨耗值。
