中頻分集接收機具有雙通道ADC核心採用多級、差分流水線架構，並集成了輸出糾錯邏輯。每個ADC均具有寬頻寬、差分採樣保持模擬輸入放大器，支持用戶可選的各種輸入範圍。集成基準電壓源可簡化設計。占空比穩定器可用來補償ADC時鐘占空比的波動，使轉換器保持出色的性能。
中頻分集接收機中頻分集接收機特性
●信噪比(SNR)：74.5 dBc（75.5 dBFS，32.7 MHz頻寬、70 MHz、150msps）
●無雜散動態範圍(SFDR)：80 dBc（至70 MHz、150 MSPS）
●1.8 V 模擬電源供電
●集成雙通道ADC
●採樣速率最高達150 MSPS
●中頻採樣頻率達450 MHz
●ADC內部基準電壓源
●集成ADC採樣保持輸入
●靈活的模擬輸入範圍：1 V峰峰值至2 V峰峰值
●ADC 時鐘占空比穩定器
●通道隔離/串擾：95 dB
●1.8 V至3.3 VCMOS輸出電源或1.8 V LVDS輸出電源
●1至8整數輸入時鐘分頻器
●集成寬頻數字下變頻器(DDC)
- 32位、覆信號、數控振盪器(NCO)
- 抽取半帶濾波器和FIR濾波器
- 支持實信號與覆信號輸出模式
●快速上升/閾值檢測位
●複合信號.
●節能的省電模式

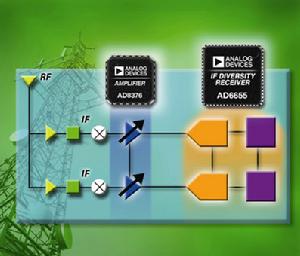

中頻分集接收機功能框圖
中頻分集接收機除接收機DDC外,還具有多種功能，可簡化系統接收機中的自動增益控制(AGC)功能。快速檢測特性可以通過輸出四位輸入電平信息實現快速超量程檢測，並且延遲很短。此外，利用ADC的4個快速檢測位，可程式閾值檢測器可以監控傳入信號的功率，且延遲很短。如果輸入信號電平超過可程式閾值，粗調閾值上限指示器就會變為高電平。由於此閾值指示器的延遲很短，因此用戶可以迅速調低系統增益，從而避免發生超量程情況。第二個與AGC相關的功能是信號.。該模組允許用戶監控傳入信號的複合幅度，這有助於設定增益以最佳化系統整體的動態範圍。數字處理完成後，數據可以直接路由至兩個外部14位輸出連線埠，這些輸出可以設定為1.8 V至3.3 V CMOS或1.8 V LVDS。CMOS數據也可以僅使用連線埠A，通過交錯式配置，以雙倍數據速率輸出。
中頻分集接收機套用
●通信
●無線電系統的多樣性
●多通道數字接收機 ()
●TD-S
●I/Q 解調系統
●智慧型系統
●通用軟體無線電
●寬頻數據套用
