無雜散動態範圍

無雜散動態範圍(Spurious-freeDynamicRange,SFDR)衡量的只是相對於轉換器滿量程範圍(dBFS)或輸入信號電平(dBc)的最差頻譜偽像,是轉換器的主要性能指標之一,改善轉換器的無雜散動態範圍對提高轉換器的性能具有很重要的作用。

在ADC中,無雜散動態範圍(SFDR)指載波頻率(最大信號成分)的RMS幅度與次最大噪聲成分或諧波失真成分的RMS值之比,SFDR通常以dBc (相對於載波頻率幅度)或dBFS (相對於ADC的滿量程範圍)表示。
DAC中,無雜散動態範圍(SFDR)指載波頻率(最大信號成分)的RMS幅度與次最大失真成分的RMS值之比,SFDR通常以dBc (相對於載波頻率幅度)或dBFS (相對於DAC的滿量程範圍)表示。具體取決於測量條件,SFDR在預先定義的視窗或奈奎斯特頻率內觀測。

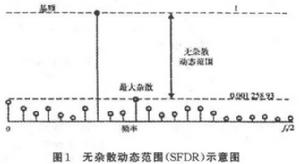

SFDR基本頻率與雜波信號最大值的數量差,通常以dBc(相對於載波頻率幅度)或dBFS(相對於DAC的滿量程範圍)表示,具體取決於測量條件。圖1給出了無雜散動態範圍(SFDR)的示意。其中假設送入轉換器的信號為純正弦。基頻分量的rms值與最大的諧波雜散之間的幅度差值定義為無雜散動態範圍。
