魔術貼焊接機簡介

魔術貼焊接機又稱超音波塑膠焊接機、粘扣帶焊接機或尼龍粘扣帶焊接

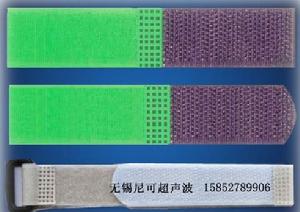

魔術貼焊接機（英文注釋Velcro welding machine）在焊接尼龍粘扣帶製品時，既不要添加任何粘接劑、填料或溶劑，也不消耗大量熱量。

魔術貼焊接機的特點及優點

無需針線無需膠水無需任何輔助材料可把各種布料魔術貼鬆緊帶織帶等粘合在一起。超音波焊接裝置是通過一個電晶

體功能設備將當前50每60Hz的電頻轉變成20KHz或40KHz的電能高頻電能，供應給轉換器。轉換器電能轉換成用於超音波的機械振動能，調壓裝置負責傳輸轉變後的機械能至超音波焊接機的焊頭。 焊頭是將機械振動能直接傳輸至需壓合產品的一種聲學裝置 振動通過焊接工作件傳給粘合面振動磨擦產生熱能使塑膠熔化， 振動會在熔融狀態物質到達其介面時停止，短暫保持壓力可以使熔化物在粘合面固化時產生個強分子鍵， 整個周期通常是不到一秒種便完成，但是其焊接強度卻接近是一塊連著的材料。 焊接： 指的是廣義的將兩個熱塑性塑膠產品熔接的過程。當超音停止振動時， 固體材料熔化，完成焊接。其接合點強度接近一整塊的連生材料， 只要產品的接合面設計得匹配， 完全密封是絕對沒有什麼問題的， 碟合： 熔化機械鎖形成一個材質不同的塑膠螺栓的過程。 嵌入： 將一個金屬無件嵌入塑膠產品的預留孔內。 具有強度高，成型周期短安裝快速的優點類似於模具設計中的嵌件彎曲每生成音波將配件的一部分熔化再組成一個塑膠的突起部位或塑膠管或其它擠出配件。這種方式的優勢在於處理的快速，較小的內壓，良好的外觀及對材料本性的克服。 點 悍：點焊是對沒有預留也或能源控制的兩個熱塑塑膠組件的局部焊接。點焊也能產生一個強有力的粘合構造，尤其適合一些大型配件、有突起的塑膠片或澆注的熱塑塑膠以及那些結構複雜、難以進入接合面的產品。 剪下：切和封口一些有序與無序的熱塑材料的超音波工藝。用這種方法密封的邊緣不開裂，且沒有毛邊、卷邊現象。 紡織品每膠片的密封 紡織品品及一些膠片的密封也可用到超音波。它可對膠片實行緊壓合，還可對紡織品進行整潔的局部剪下與密封。縫合的同時也起到了裝飾的作用。

魔術貼焊接機的工作原理

當超音波作用於熱塑性的塑膠接觸面時，會產生每秒幾萬次的高頻振動，這種達到一定振幅的高頻振動，通過上焊件把超聲能量傳送到焊區，由於焊區即兩個焊接的交界面處聲阻大，因此會產生局部高溫。又由於塑膠導熱性差，一時還不能及時散發，聚集在焊區，致使兩個塑膠的接觸面迅速熔化，加上一定壓力後，使其融合成一體。當超音波停止作用後，讓壓力持續幾秒鐘，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近於原材料強度。超音波塑膠焊接的好壞取決於換能器焊頭的振幅，所加壓力及焊接時間等三個因素，焊接時間和焊頭壓力是可以調節的，振幅由換能器和變幅桿決定。這三個量相互作用有個適宜值，能量超過適宜值時，塑膠的熔解量就大，焊接物易變形；若能量小，則不易焊牢，所加的壓力也不能太大。這個最佳壓力是焊接部分的邊長與邊緣每1mm的最佳壓力之積。

魔術貼焊接機的方法

1、熔接法：超音波振動隨焊頭將超音波傳導至焊件，由於兩焊件處聲阻大，因此產生局部高溫，使焊件交界面熔化。在一定壓力下，使兩焊件達到美觀、快速、堅固的熔接效果。
2、埋植(插)法：螺母或其它金屬欲插入塑膠工件。首先將超音波傳至金屬，經高速振動，使金屬物直接埋入成型塑膠內，同時將塑膠熔化，其固化後完成埋插。
3、鉚接法：欲將金屬和塑膠或兩塊性質不同的塑膠接合起來，可利用超音波鉚接法，使焊件不易脆化、美觀、堅固。
4、點焊法：利用小型焊頭將兩件大型塑膠製品分點焊接，或整排齒狀的焊頭直接壓於兩件塑膠工件上，從而達到點焊的效果。
5、成型法：利用超音波將塑膠工件瞬間熔化成型，當塑膠凝固時可使金屬或其它材質的塑膠牢固。
6、切除法：利用焊頭及底座的特別設計方式，當塑膠工件剛射出時，直接壓於塑膠的枝幹上，通過超音波傳導達到切除的效果。

魔術貼焊接機的組成及其作用

魔術貼焊接機由氣壓傳動系統、控制系統、超音波發生器、換能器及工具頭和機械裝置等組成。
1、氣動傳動系統
包括有：過滹器、減壓閥、油霧器、換向器、節流閥、氣缸等。
工作時首先由空壓機驅動衝程氣缸，以帶動超聲換能器振動系統上下移動，動力氣壓在中小功率的超音波焊接中氣壓根據焊接需要調定。
2、控制系統
控制系統由時間繼電器或積體電路時間定時器組成。主要功能是：一是控制氣壓傳動系統工作，使其焊接時在定時控制下打開氣路閥門，氣缸加壓使焊頭下降，以一定壓力壓住被焊物件，當焊接完後保壓一段時間，然後控制系統將氣路閥門換向，使焊頭回升復位；二是控制超音波發生器工作時間，本系統使整個焊接過程實現自動化，操作時只啟動按鈕產生一個觸發脈衝，便能自動地完在本次焊接全過程。整個控制系統的順序是：電源啟動一觸發控制信號 氣壓傳動系統，氣缸加壓焊頭下降並壓住焊觸發超聲發生器工作，發射超聲並保持一定焊接時間 去除超聲發射 繼續保持一定壓力時間 退壓，焊頭回升 焊接結束。
3、超音波發生器
（1）功率較大的超音波塑膠焊接機，發生器信號採用鎖相式頻率自動跟蹤電路，使發生器輸出的頻率基本上與換能器諧振頻率一致。
（2）功率在500W以上的超音波塑膠焊接機所用發生器採用自激式功率振盪器，也具有一定的頻率跟蹤能力。
4、魔術貼焊接機使用的聲學系統
（1）換能器
魔術貼焊接機用的聲學系統包括三個部分：1驅動部分2固定部分3工作部分。在以上三個組成部分中，驅動是核心，一般採用螺栓夾緊的縱向振動換能器，其中半波長縱向振子與四分之一的波長縱向振子，半波長縱向振與半波長聚能器相連線組成一個全波長塑膠焊接換能器，而四分之一波長縱向振子與四分之一波長聚能器相連，組成一個半波長換能器。
（2）工具頭
對不同的焊接對象需要有不同工具頭，不管是近場焊接還是傳輸焊接，只有半波長的工具頭才能使焊接端面達到最大的振幅。工具頭，有帶振幅放大的和不帶振幅放大的兩種，塑膠焊接機用聲學系統工具頭，所用材料通常為鋁合金，其端面鍍硬質合金，功率較大時也有用鈦合金材料製成的，該材料疲勞強度比鋁合金高一倍多。

魔術貼焊接機的型號和規格

超音波塑膠焊接機由於使用場合及焊接材料不同，焊接尺寸大小不一樣，其規格也是各式各樣的。其輸出功率從手工焊接機的幾十瓦到大型機的幾千瓦，頻率一般在15KHz到40KHz範圍內。

魔術貼焊接機適用行業以及產品

魔術貼焊接機普遍運用於汽車行業、電子行業、醫療行業、家電行業、無紡布服裝、辦公用品、包裝行業、玩具行業等。比如車身塑膠零件，汽車車門、汽車汽車儀表、車燈車鏡、遮陽板、內飾件、濾清器，反光材料、反光道釘、保險槓、拉索、機車用塑膠濾清器、散熱器、制動液罐、油杯、水箱、油箱、風管、尾氣淨化器、托盤濾板；塑膠電子：預付費水錶電錶，通訊設備，無繩電話，手機配件，手機殼，電池殼,充電器、閥控式密封維護鉛酸蓄電池 ，３寸軟碟，隨身碟，SD卡，CF卡，ＵＳＢ接外掛程式、藍牙；玩具文具：資料夾,相冊,折盒，PP中空板，筆套，墨盒，硒鼓,；醫用日用：手錶，廚具,口服液瓶蓋，點滴瓶蓋、手機飾件，金柔刷，日用品，衛生用品，兒童用品，空氣床墊，衣架，刀柄，園藝用品，櫥具潔具，花灑，金柔刷，淋浴頭，防偽瓶蓋，化妝品瓶蓋，咖啡壺，洗衣機、空氣除濕機，電熨斗、電水壺、吸塵器，音箱金屬面蓋及土木格柵等。
