中國古代熱處理技術
正文

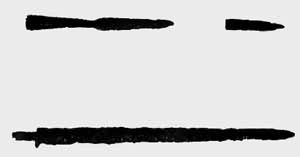

包括退火、淬火和滲碳等工藝。在中國，退火的組織最早見於四千年前的齊家文化遺物。當時的銅錐具有退火再結晶和退火孿晶的金相組織。稍後，甘肅火燒溝文化的銅匕首具有類似的金相組織，但殘存冷加工形變組織。殷墟出土的金箔也經過退火處理。戰國初期，退火工藝用於降低白口鑄鐵的脆性。此後，鑄鐵退火製造可鍛鑄鐵成為普遍的工藝。明代《天工開物》記載，鋼銼“久用乖平，入火退去健性，再用劃”。同時，對黃銅退火也有一定認識：“凡黃銅，原從爐甘石（見石）升者，不退火性受錘；從倭鉛升者,出爐退火性,以受冷錘。”古淬火技術 河北易縣（燕下都）出土戰國時期的鋼劍、戟，都有淬火馬氏體組織。秦漢以後淬火技術更為普遍。遼陽三道壕出土西漢鋼劍、滿城漢墓的刀劍等器物都經過淬火處理。《史記·天官書》記載：“水與火合為淬。”《漢書·王褒傳》也有“巧冶鑄干將之朴，清水焠其鋒”的記載。江西德興有鑄劍池，相傳漢代吳芮淬劍於此。三國時蒲元掌握了不同水質對淬火後鋼刀質量的影響。北朝的綦母懷文進一步用“五牲之溺”和”五牲之脂”做淬火介質。多種淬火劑的使用，表明古代對不同冷卻速度的淬火和成品性能之間的關係已有一定經驗。元代《格物麤談》記載了黃銅淬火技術。明《天工開物》有關於制銼、制針中淬火工藝的記載。
中國古代熱處理技術
中國古代熱處理技術
