不鏽鋼旋塞閥

不鏽鋼旋塞閥

不鏽鋼旋塞閥是用帶通孔的塞體做為啟閉件,通過塞體與閥桿的轉動實現啟閉動作的閥門。

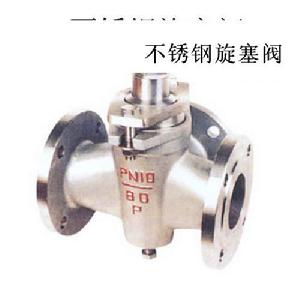

不鏽鋼旋塞閥
旋塞閥,啟閉件(錐塞或球) 圍繞自身中心線旋轉旋塞閥是用帶通孔的塞體做為啟閉件,通過塞體與閥桿的轉動實現啟閉動作的閥門。旋塞閥結構簡單,啟閉迅速,流體阻力小,近年來作為歷史上最早被人們採用的閥門之一,不但沒再被球閥等型式的閥門所代替,反而市場呈現愈來愈火爆的趨勢。

優點:

1.閥體進出口端視窗設計為雙道溝槽密封環結構,旋塞在旋轉過程中,其密封副間的密封比壓在逐漸變化,直至到達全開或全關位置時,產生足夠的密封比壓,密封副達到零泄漏。
2.雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移,又可吸收由於溫差變化引起襯套產生的微量變形,同時襯套與旋塞之間產生有力的擦拭作用,又提高了密封面的使用壽命。
3.整個密封過程可近似認為與管道內壓力無關。
4.PTFE襯套內,根據使用溫度和工作介質採用不同材料填充物,潤滑好、壽命長。

技術參數

型號 公稱壓力
PN(MPa) 試驗壓力PS(MPa) 適用介質 工作溫度(℃)
殼體 密封
X14W-1.0P 1.0 1.5 1.1 硝酸、醋酸 ≤100

主要零件材料:

零件名稱 閥體 塞子 填料壓蓋 填料
X14W-1.0P 不鏽鋼 不鏽鋼 不鏽鋼 柔性石墨
油浸石棉盤根

主要外形尺寸:

公稱通徑
DN(mm) 管螺紋
G 尺寸(mm)
H L h □S
15 1/2 117 85 30 12
20 3/4 126 90 34 16
25 1 160 110 42 18
32 11/4 176 130 48 18
40 11/2 210 150 64 26
50 2 238 170 76 28
65 21/2 250 220 80 30
80 3 340 250 115 38
100 4 350 300 125 42
