工作原理

通常上位機和下位機通訊可以採用不同的通訊協定,可以有RS232的串口通訊或者採用RS485串列通訊。當用計算機和PLC通訊的時候,不但可以採用傳統的D形式的串列通訊,還可以採用更適合工業控制的雙線的PROFIBUS-DP通訊。採用封裝好的程式開發工具就可以實現PLC和上位機的通訊,當然可以自己編寫驅動類的接口協定控制上位機和下位機的通訊。

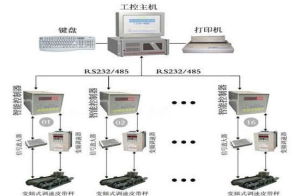

通常工控機,工作站,觸控螢幕作為上位機,通信控制PLC,單片機等作為下位機,從而控制相關設備元件和驅動裝置。
上位機是指可以直接發出操控命令的計算機,一般是PC/hostcomputer/mastercomputer/upper computer,螢幕上顯示各種信號變化(液壓,水位,溫度等)。下位機是直接控制設備獲取設備狀況的計算機,一般是PLC/單片機singlechiipmicrocomputer/slave computer/lower computer之類的。上位機發出的命令首先給下位機,下位機再根據此命令解釋成相應時序信號直接控制相應設備。下位機不時讀取設備狀態數據(一般為模擬量),轉換成數位訊號反饋給上位機。簡言之如此,實際情況千差萬別,但萬變不離其宗:上下位機都需要編程,都有專門的開發系統。在概念上,控制者和提供服務者是上位機,被控制者和被服務者是下位機,也可以理解為主機和從機的關係,但上位機和下位機是可以轉換的。
