三相整流橋

圖一是三相全波整流電壓波形圖和三相交流電壓波形圖的對比。 圖一圖二是三相全波整流橋的電路圖（帶電容）。 圖四是三相半波整流橋的電路圖（帶電容）。

原理

整流橋就是將數個整流管封在一個殼內，構成一個完整的整流電路。當功率進一步增加或由於其他原因要求多相整流時三相整流電路就被提了出來。三相整流橋分為三相全波整流橋（全橋）和三相半波整流橋（半橋）兩種。選擇整流橋要考慮整流電路和工作電壓。對輸出電壓要求高的整流電路需要裝電容器，對輸出電壓要求不高的整流電路的電容器可裝可不裝。

三相全波整流橋

全橋是將連線好的橋式整流電路的6個整流二極體（和一個電容器）封裝在一起，組成一個橋式、全波整流電

一種三相全波整流橋

路。
三相全波整流橋不需要輸入電源的零線（中性線）。
整流橋堆一般用在全波整流電路中。

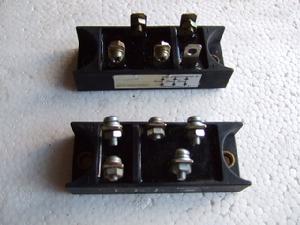

全橋是由6隻整流二極體按橋式全波整流電路的形式連線並封裝為一體構成的，右圖為其外形。
全橋的正向電流有5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有50V、100V、200V、300V、400V、500V、600V、700V、800V、900V、1000V、1100V、1200V、1300V、1400V、1500V、1600V、等多種規格。

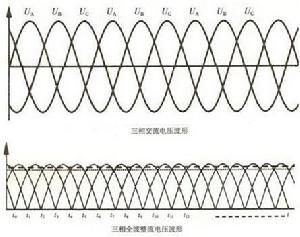

圖一是三相全波整流電壓波形圖和三相交流電壓波形圖的對比。
在輸出波形圖中，N相平直虛線是整流濾波後的平均輸出電壓值。虛線以下和各正弦波的交點以上（細虛線以上）的小脈動波是整流後未經濾波的輸出電壓波形。

圖一

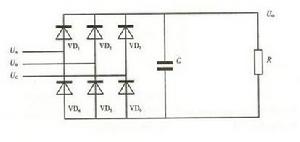

圖二是三相全波整流橋的電路圖（帶電容）。

圖二

三相半波整流橋

半橋是將連線好的3個整流二極體（和一個電容器）封裝在一起，組成一個橋式、半波整流電路。
三相半波整流橋必須輸入電源的零線（中性線）。
在半波整流電路中，三相中的每一相都和零線單獨形成了半波整流電路，其整流出

圖三

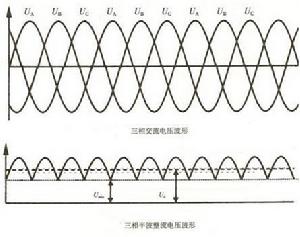

的三個電壓半波在時間上依次相差疊加，並且整流輸出波形不過點，其最低點電壓Umin=Up×sin[(1/2)×(180°-120°)]=(1/2)Up。式中的Up是交流電壓輸入幅值。圖三是三相半波整流電壓波形圖和三相交流電壓波形圖的對比。
在輸出波形圖中，N相平直虛線是整流濾波後的平均輸出電壓值。虛線以下和各正弦波的交點以上（細虛線以上）的小脈動波是整流後未經濾波的輸出電壓波形。
由於三相半波整流在一個周期中有三個寬度為120°的整流半波，因此它的濾波電容器的容量可以比三相中的每一相的單相半波整流和單相全波整流時的電容量都小。

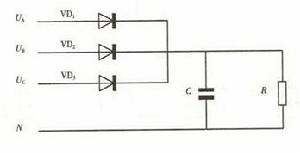

圖四是三相半波整流橋的電路圖（帶電容）。

圖四

整流橋命名規則

一般整流橋命名中有3個數字,第一個數字代表型號;後兩個數字代表額定電流A額電壓(數字*100),V
如:SQL4010 即40A，1000V
QL507 即5A，700V
( QL)單相橋式整流器
(3QL)三相橋式整流器
(XSQ ) 鏇轉三相橋式整流器
