三明治繞法

顧名思義，三明治繞法就是兩層夾一層的繞法。 由於被夾在中間的繞組不同，三明治又分為兩種繞法：初級夾次級，次級夾初級。 第二種，次級夾初級的繞法(也叫次級平均繞法)三明治繞法——次級夾初級繞法

簡介

三明治繞法久負盛名，幾乎每個做電源的人都知道這種繞法，但真正對三明治繞法做過深入研究的人，應該不多。相信很多人都吃過三明治，就是兩層麵包中間夾一層奶油。顧名思義，三明治繞法就是兩層夾一層的繞法。由於被夾在中間的繞組不同，三明治又分為兩種繞法：初級夾次級，次級夾初級。

初級夾次級的繞法

先來看第一種，初級夾次級的繞法(也叫初級平均繞法)

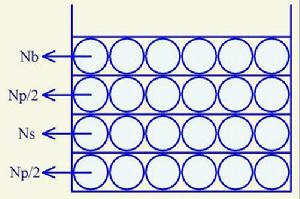

三明治繞法——初級夾次級繞法

如上圖，順序為Np/2,Ns,Np/2,Nb，此種繞法有量大優點，由於增加了初次級的有效耦合面積，可以極大的減少變壓器的漏感，而減少漏感帶來的好處是顯而易見的：漏感引起的電壓尖峰會降低，這就使MOSFET的電壓應力降低，同時，由MOSFET與散熱片引起的共模干擾電流也可以降低，從而改善EMI;由於在初級中間加入了一個次級繞組，所以減少了變壓器初級的層間分布電容，而層間電容的減少，就會使電路中的寄生振盪減少，同樣可以降低MOSFET與次級整流管的電壓電流應力，改善EMI。

次級夾初級的繞法

第二種，次級夾初級的繞法(也叫次級平均繞法)

三明治繞法——次級夾初級繞法

如上圖，順序為Ns/2,Np,Ns/2,Nb。
當輸出是低壓大電流時，一般採用此種繞法，其優點有二：
1、可以有效降低銅損引起的溫升：由於輸出是低壓大電流，故銅損對導線的長度較為敏感，繞在內側的Ns/2可以有效較少繞線長度，從而降低此Ns/2繞組的銅損及發熱。外層的Ns/2雖說繞線相對較長，但是基本上是在變壓器的外層，散熱良好故溫度也不會太高。
2、可以減少初級耦合至變壓器磁芯高頻干擾。由於初級遠離磁芯，次級電壓低，故引起的高頻干擾小。
我們大家來進一步深入討論下這個三明治繞發對EMI的影響。首先，我們來看初級夾次級的繞法，我們知道，變壓器的初級由於電壓較高，所以繞組較多，一般要超過2層，有時甚至達到4-5層，這就給變壓器帶來一個分布參數---層間電容，形成原理相信大家都清楚，我就不多解釋了。當MOSFET關斷的時候，變壓器的漏感與MOSFET的結電容以及變壓器的層間電容會產生振動，幅度達到幾十甚至超過一百V，這對MOSFET與EMI來說都是不允許的，所以，我們增加RCD吸收來抑制這個振盪，達到保護MOSFET與改善EMI的目的。
