七級管

簡介

用處

七級管是一種電子管，多用於超外差式的收音機中，用於變頻；還套用於電視機中，可以做變頻，亦可以做電視伴音分離。

常用型號及管腳排列

常用的七級管有6A2，6SA7，6SA8等

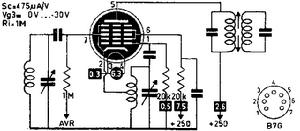

圖一

，6A2管腳如圖一所示，6SA7管腳如圖二中6A7P

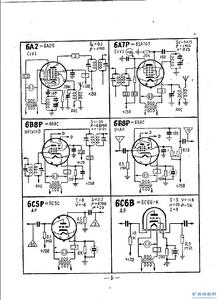

圖二

所示。七級部分組成

七級變頻管由陰極，振盪柵極，振盪簾柵（震盪陽極），信號柵極，簾柵極，隔離柵極，陽極組成，其中，震盪簾柵和簾柵極在管內連線在一起，隔離柵極在管內和陰極連好。

工作原理

震盪部分

七級管震盪部分由陰極，振盪柵極，振盪陽極構成，此類變頻管多使用抽頭式振盪線圈，靠陰極電流起振，即線圈尾接地，抽頭接陰極，線圈頭接振盪柵

信號部分

信號部分工作原理大致與普通五級管一樣，在此不多贅述

變頻

當信號柵有信號輸入時，且震盪部分起振時，這兩個柵極上的信號同時控制飛向陽極的電子，這時，陽極輸出的信號被振盪柵信號調製，得到一個調幅波，並經過LC選頻網路選出所需信號。在收音機中，振盪頻率總與信號頻率差465kHz，則變頻信號也選出465kHz，進行放大。
