igct

IGCT具有電流大、阻斷電壓高、開關頻率高、可靠性高、結構緊湊、低導通損耗等特點，而且造成本低，成品率高，有很好的套用前景。 IGCT集IGBT（絕緣門極雙極性電晶體）的高速開關特性和GTO（門極關斷晶閘管）的高阻斷電壓和低導通損耗特性於一體，一般觸發信號通過光纖傳輸到IGCT單元。 在ACS6000的有緣整流單元的相模組里，每相模組由IGCT和續流二極體、鉗位電容、阻尼電阻組成，由獨立的門極供電單元GUSP為其提供能源。

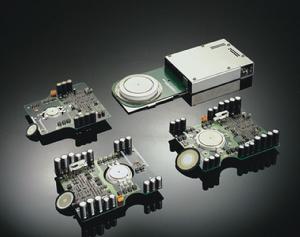

IGCT家族

IGCT集成門極換流晶閘管(Intergrated Gate Commutated Thyristors)是一種中壓變頻器開發的用於巨型電力電子成套裝置中的新型電力半導體開關器件(集成門極換流晶閘管=門極換流晶閘管+門極單元)。1997年由ABB公司提出。IGCT使變流裝置在功率、可靠性、開關速度、效率、成本、重量和體積等方面都取得了巨大進展，給電力電子成套裝置帶來了新的飛躍。IGCT是將GTO晶片與反並聯二極體和門極驅動電路集成在一起，再與其門極驅動器在外圍以低電感方式連線，結合了電晶體的穩定關斷能力和晶閘管低通態損耗的優點，在導通階段發揮晶閘管的性能，關斷階段呈現電晶體的特性。IGCT具有電流大、阻斷電壓高、開關頻率高、可靠性高、結構緊湊、低導通損耗等特點，而且造成本低，成品率高，有很好的套用前景。 已用於電力系統電網裝置（100MVA）和的中功率工業驅動裝置（5MW）IGCT在中壓變頻器領域內成功的套用了11年的時間（到09年為止），由於IGCT的高速開關能力無需緩衝電路，因而所需的功率元件數目更少，運行的可靠性大大增高。
IGCT集IGBT（絕緣門極雙極性電晶體）的高速開關特性和GTO（門極關斷晶閘管）的高阻斷電壓和低導通損耗特性於一體，一般觸發信號通過光纖傳輸到IGCT單元。在ACS6000的有緣整流單元的相模組里，每相模組由IGCT和續流二極體、鉗位電容、阻尼電阻組成，由獨立的門極供電單元GUSP為其提供能源。
