主要用途
負荷開關主要技術參數
| 序號 | 18項目 | 單位 | FN25-12D/1630-20 | FN25-12D/630-31.5 | |
| 1 | |||||
| 2 | ? | ||||
| 3 | 額定電流 | A | 630 | 100 | |
| 4 | 額定絕 緣水平 | 1min 工頻耐受電壓 | KA | ||
| 雷電衝擊耐受電壓（峰值） | |||||
| 5 | |||||
| 6 | 額定動穩定電流（峰值） | KA | 50 | ||
| 7 | 額定有功負載開斷電流A | A | 630 | 630 | |
| 8 | 額定閉環開斷電流A | A | 630 | 630 | |
| 9 | 額定電纜充電開斷電流A | A | 10 | 10 | |
| 10 | 額定轉移電流A | A | 200 | ||
| 11 | 額定開斷空載變壓器容量 | KV/A | 1250 | ||
| 12 | 額定短路開斷電流 | KA | 31.5 | ||
| 13 | 額定短路關合電流（峰值） | KA | 50 | 80（預期值） | |
| 14 | 接地開關額定熱穩定電流 | KA | 20 | 20 | |
| 15 | 接地開關額定動穩定電流（峰值） | KA | 50 | 50 | |
| 16 | 分合閘操作電源額定電 | KA | DC220，110 AC220，110 | ||
| 17 | 機械壽命（負荷開關/接地地開頭） | KA | 10000/2000 | ||
適用環境
FN25-12D/630-20型交流高壓負荷開關是三相交流50Hz，額定電壓12kV的戶內裝置，適用於工礦、企業、配電所及變電站等場合，作為電氣設施的保護和控制，用於分合負荷電流、閉環電流、空載變壓器和電纜充電電流。 配有手動和電動機操作機構，便於實現電力系統的三遙控要求。 FN25-12D/T12531.5型交流高壓真空負荷開關——熔斷器組合電器是三相交流50Hz，額定電壓12kV戶內裝置，適用在工礦、企業、配電所及變電站等場合，作負荷控制和短路保護之用。配裝的接地開關，可以承受短路電流。操作機構可手動和電動，便於實現電力系統的三遙控要求。 FN25-12D、FZRN25-12D型負荷開關和組合電器適用於三相環網或終端供電的市區配電站和工業用電設備中，作負荷控制和短路保護用。由於組合電器對變壓器等電器設備的保護作用比斷路器更可靠，更經濟，特別適用於環網、雙輻射供電單元和箱式變電站。

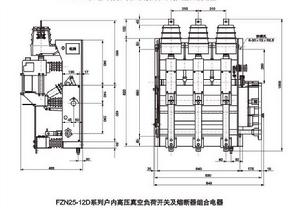

外形安裝尺寸
圖示
外形尺寸
外形尺寸
