概述

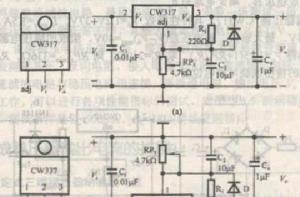

CW317是可調式三端穩壓器,能輸出連續可調的直流電壓。常見產品如圖所示。其中，CW317系列穩壓器輸出連續可調的正電壓，CW337系列穩壓器輸出連續可調的負電壓。穩壓器內部含有過流、過熱保護電路。R1與RP1並聯組成濾波電路，以減小輸出的紋波電壓。二極體D的作用是防止輸出端與地短路時，損壞穩壓器。
（a）CW317系列典型套用 （b）CW337系列典型套用
集成穩壓器的輸出電壓Vo與穩壓電源的輸出電壓相同。穩壓器的最大允許電流ICM<Iomax，輸入電壓Vi的範圍為
Vo max+（Vi－Vo）min≤Vi≤Vo min+（Vi－Vo）max （9）
式中，Vo max為最大輸出電壓；Vo min為最小輸出電壓；（Vi-Vo）min為穩壓器的最小輸入、輸出壓差；（Vi-Vo）max為穩壓器的最大輸入、輸出壓差。
CW317，其特性參數Vo=1.2V～37V，Io max=1.5A，最小輸入、輸出壓差（Vi－Vo）min=3V，最大輸入、輸出壓差（Vi－Vo）max=40V。有Vo=1.25（1+RP1/R1），如設計Vo=+3V～+9V的直流穩壓電壓源，可取R1=240Ω，則RP1min=336Ω，RP1max=1.49kΩ，故取RP1為4.7kΩ的精密線繞可調電位器。
