ZSGM-6雙跳圈高壓斷路器模擬裝置

產品優勢

武漢中試高測電氣有限公司國家電網推薦品牌，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性。

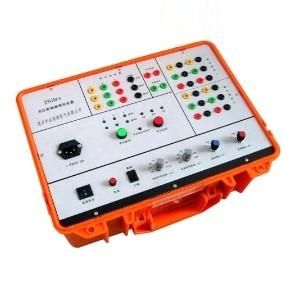

ZSGM-6雙跳圈高壓斷路器模擬裝置

產品簡介

國內獨創複合式消弧電路(電子消弧+機械消弧),大大提高了裝置的使用壽命和穩定性!ZSGM-6雙跳圈高壓斷路器模擬裝置採用大規模現場可程式門陣列、帶保護的功率電子器件等原理製造，跳閘線圈按獨立的雙迴路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用於電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。ZSGM-6雙跳圈高壓斷路器模擬裝置外形結構為攜帶型使用工程塑膠防水機箱，適用於現場試驗使用。

產品別名

模擬斷路器，高壓模擬開關，微機模擬斷路器，模擬（開關）斷路器，高壓斷路器模擬裝置，六相模擬斷路器

產品參數

工作電源電壓 AC220V10%50Hz
跳、合閘操作電壓 DC220V或DC110V
跳、合閘線圈 單合雙跳線圈，跳閘6相，合閘3相
動作方式 單相/三相
跳、合閘時間
跳閘時間選擇 20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110ms，誤差不超過±5ms
合閘時間選擇 40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500ms，誤差不超過±5ms，（500ms時，誤差不超過±20ms）
跳、合閘電流 　
跳閘電流（電阻）選擇 ∞Ω、400Ω、200Ω、100Ω,可以根據用戶要求任意配置。
跳閘線圈Ⅰ、Ⅱ並聯使用時,跳閘電流增大一倍
合閘電流（電阻）選擇 ∞Ω、400Ω、200Ω、100Ω,可以根據用戶要求任意配置。
斷路器失靈
開出量 　
接點容量 DC-0.5A/220V，AC-5A/220V
斷路器位置輸出接點 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。跳閘線圈Ⅰ每相1對常開和1對常閉接點。跳閘線圈Ⅱ有每相1對常開和1對常閉接點。
手合、手跳接點 手合、手跳按鈕各有一對同步輸出常開接點
