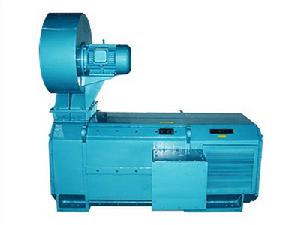

ZFQZ系列直流電機時我公司在Z4系列直流電機的基礎上,結合ZZJ-800系列電機的主要工藝而開發的系列產品,電機的轉動慣量只有ZZJ-800系列的45%ZZJ-900系列的65%,特別適應頻繁正逆轉和起制動的惡劣工況。電機具有優良的過載 特性,其最大轉矩分別是ZZJ-800系列的ZZJ-900系列112%倍117倍;電機的重量只有ZZJ-800系列的65%。電機功率等級符合IEC34-13《起重、冶金用輔機電動機技術條件》國際標準。電機外形尺寸除“B”尺寸外均符合IEC72標準,電機通過技術處理可以與ZZJ-800/ZZJ-900獲得相同的安裝尺寸。因而可以替代ZZJ-800/ZZJ-900系列的產品。
使用條件
1. 電動機適用於環境空氣溫度為-30℃到+40℃,海拔不超過1000米的場所。
2. 電動機的供電電源採用靜止整流電源或直流發電機電源。當採用三相全控橋式整流電源時,可不外接平波電抗器而長期工作。
產品性能
1. 電動機的額定電壓有220V、440V兩種。根據需要也可派生出其他等級電壓。
2.電動機的勵磁方式為他勵,勵磁電壓為180V或310V。根據需要也可派生出其他等級電壓。
3.電動機基速時允許按技術數據表規定的最大運行轉矩運行,歷時60s。
4.額定電壓為220V的電機,可以提高外施電壓,使轉速增加到額定轉速的2倍。此時允許最大運行轉矩為額定轉矩的1.8倍,歷時15s。
5.額定電壓220V的電動機按技術數據表規定的弱磁轉速運行時最大運行轉矩為額定轉距的0.6倍,歷時15s。
6.電動機的電流變化率(di/dt) 可達到200-250倍額定電流/秒。若需(di/dt)>250,可以協商解決。
7.電動機的出線盒標準位置從傳動端視在機座右側。根據需要,也可裝於機座左側,但需要在訂貨時註明。
ZFQZ直流電機技術數據表(A) 南京星洋電機有限公司 | |||||||||||
型號 | 額定功率 | 額定電壓 | 額定轉速 | 弱磁轉速 | 額定電流 | 額定轉距 | 最大運 | 起動轉距 | 勵磁功率 | 轉動慣量 | 重量 |
行轉距 | |||||||||||
kW | V | r/min | A | kNm | kW | kgm2 | kg | ||||
ZFQZ-250-081B | 37.3 | 220 | 575 | 1275 | 220 | 0.62 | 1.86 | 2.17 | 2.1 | 0.95 | 710 |
440 | 575 | 1150 | 112 | ||||||||
ZFQZ-250-21B | 52 | 220 | 550 | 1650 | 288 | 0.91 | 2.73 | 3.19 | 2.75 | 1.4 | 900 |
440 | 550 | 1100 | 144 | ||||||||
ZFQZ-280-12B | 75 | 220 | 515 | 1300 | 415 | 1.39 | 4.17 | 4.87 | 3.1 | 2.5 | 1170 |
ZFQZ-280-11B | 75 | 440 | 515 | 1050 | 202 | ||||||
ZFQZ-315-082 | 112 | 220 | 500 | 1250 | 614 | 2.14 | 6.42 | 7.49 | 4.5 | 4.1 | 1720 |
ZFQZ-315-081 | 112 | 440 | 500 | 1000 | 300 | ||||||
ZFQZ-315-22 | 150 | 220 | 480 | 1200 | 795 | 2.99 | 8.97 | 10.5 | 4.35 | 6 | 1960 |
ZFQZ-315-21 | 150 | 440 | 480 | 960 | 393 | ||||||
ZFQZ-355-092 | 186 | 220 | 435 | 1100 | 982 | 4.09 | 12.3 | 14.3 | 4.2 | 9.2 | 2520 |
ZFQZ-355-091 | 186 | 440 | 435 | 870 | 488 | ||||||
ZFQZ-355-42 | 280 | 440 | 390 | 780 | 720 | 6.86 | 20.6 | 24 | 6.5 | 15 | 3720 |
ZFQZ直流電機技術數據表(B) 南京星洋電機有限公司 | |||||||||||
型號 | 額定功率 | 額定電壓 | 額定轉速 | 額定電流 | 額定轉距 | 最大運 | 起動轉距 | 勵磁功率 | 轉動慣量 | 重量 | |
行轉距 | |||||||||||
kW | V | r/min | A | kNm | kW | kgm2 | kg | ||||
ZFQZ-450-42 | 600 | 725 | 600 | 880 | 9.55 | 28.7 | 33.4 | 7.5 | 43.5 | 6700 | |
ZFQZ-450-42 | 500 | 660 | 500 | 810 | 9.55 | 28.7 | 33.4 | 7.5 | 43.5 | 6700 | |
ZFQZ-450-31 | 420 | 660 | 430 | 700 | 9.33 | 28 | 32.6 | 7.1 | 39 | 6000 | |
ZFQZ-450-31 | 220 | 370 | 180 | 730 | 11.6 | 35 | 40 | 7.1 | 39 | 6000 | |
ZFQZ-400-42 | 418 | 725 | 530 | 635 | 7.53 | 22.6 | 26.4 | 7.1 | 23.5 | 5200 | |
ZFQZ-400-42 | 400 | 440 | 410 | 1020 | 9.32 | 28 | 32.6 | 7.1 | 23.5 | 5200 | |
ZFQZ-400-42 | 205 | 420 | 280 | 570 | 6.99 | 21 | 24.5 | 7.1 | 23.5 | 5200 | |
ZFQZ-400-42 | 500 | 660 | 708 | 810 | 6.74 | 20.2 | 23.6 | 7.1 | 23.5 | 5200 | |
ZFQZ-400-32 | 440 | 660 | 600 | 725 | 7 | 21 | 22.5 | 6.4 | 21 | 4900 | |
ZFQZ-355-42 | 418 | 725 | 600 | 630 | 6.65 | 20 | 23.3 | 6.5 | 15 | 3750 | |
ZFQZ-355-42 | 355 | 440 | 500 | 895 | 6.78 | 20.3 | 23.7 | 6.5 | 15 | 3750 | |
ZFQZ-355-42 | 361 | 600 | 550 | 665 | 6.27 | 18.8 | 22 | 6.5 | 15 | 3750 | |
ZFQZ-355-32 | 450 | 725 | 750 | 670 | 5.73 | 17.2 | 20 | 6 | 13 | 3400 | |
ZFQZ-355-32 | 315 | 440 | 500 | 800 | 6.02 | 18.1 | 21 | 6 | 13 | 3400 | |
ZFQZ-355-22 | 450 | 660 | 900 | 735 | 4.78 | 14.3 | 16.7 | 5.6 | 11.5 | 3200 | |
ZFQZ-355-22 | 370 | 440 | 650 | 930 | 5.44 | 16.3 | 19 | 5.6 | 11.5 | 3200 | |
ZFQZ-355-12 | 315 | 660 | 880 | 510 | 3.42 | 10.3 | 12 | 4.7 | 10.5 | 2900 | |
ZFQZ-315-42 | 315 | 600 | 800 | 570 | 3.76 | 11.3 | 13.2 | 5.2 | 7.7 | 2450 | |
ZFQZ-315-42 | 315 | 440 | 750 | 780 | 4 | 12 | 13.5 | 5.2 | 7.7 | 2450 | |
ZFQZ-315-42 | 284 | 400 | 680 | 785 | 4 | 12 | 13.5 | 5.2 | 7.7 | 2450 | |
ZFQZ-315-32 | 280 | 660 | 750 | 465 | 3.56 | 10.7 | 12.5 | 4.6 | 7 | 2300 | |
ZFQZ-315-32 | 320 | 440 | 900 | 785 | 3.4 | 10.2 | 11.9 | 4.6 | 7 | 2300 | |
ZFQZ-315-22 | 230 | 220 | 705 | 1175 | 3.12 | 9.35 | 11 | 4.3 | 6 | 2100 | |
ZFQZ-315-21 | 150 | 660 | 480 | 260 | 2.98 | 8.95 | 10.4 | 4.35 | 6 | 1950 | |
ZFQZ-315-12 | 160 | 440 | 600 | 410 | 2.55 | 7.65 | 8.93 | 3.85 | 5.3 | 1800 | |
ZFQZ-280-32B | 170 | 440 | 900 | 430 | 1.8 | 5.41 | 6.31 | 3 | 3 | 1600 | |
ZFQZ-250-31B | 92 | 400 | 880 | 260 | 1 | 3 | 3.5 | 2.85 | 1.55 | 1000 |
