YTC8750C互感器綜合測試儀介紹

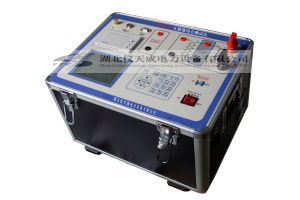

YTC8750C互感器綜合測試儀YTC8750C互感器綜合測試儀可以完成的試驗包括：可測試CT/PT伏安特性、角差比差、變比和極性、CT5%和10%的誤差曲線、CT二次側迴路、交流耐壓測試。
產品別稱
伏安特性綜合測試儀、伏安特性變比極性綜合測試儀、伏安特性綜合測試儀、互感器伏安特性測試儀，互感器綜合測試儀，
產品特徵
YTC8750C互感器綜合測試儀特徵
1.僅需設定測試電壓、電流和步長，裝置將自動升壓並能自動將伏安特性測試曲線描繪出來，省去手動調壓、人工記錄、描曲線等煩瑣勞動。快捷、簡單、方便。
2.國內首創傻瓜式接線，簡單接線即可完成CT/PT的所有試驗。
3.功能全面，可測試CT/PT伏安特性、角差比差、變比和極性、CT5%和10%的誤差曲線、CT二次側迴路、交流耐壓測試。
4.若單機的輸出電壓不能滿足要求，也可以採用外接升壓器進行測試。
5.伏安特性試驗單機輸出電壓0-1000V、電流0-20A；採用外接升壓器輸出電壓0-2500V、電流0-1.5A，可做500KV等級1A的互感器伏安特性試驗。
6.220V單電源輸入，避免了使用380V時的危險。
7.大螢幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型印表機，可隨時列印曲線圖及測試數據。
8.採用人性化鍵盤設計，試驗操作簡單方便。
9.帶有大容量存儲器，可存儲100組測試數據，掉電不丟失。
10.RS232通信接口，可連線電腦進行試驗，測試數據也可上傳至電腦編輯保存。
11.體積小，重量輕(21Kg)，方便流動試驗。
產品參數
YTC8750C互感器綜合測試儀參數
輸出範圍
伏安特性測試參考負載能力
測量準確度
內置升壓器
0~1000V
0~20A
1A/1000V
2A/450V5A/250V
10A/200V20A/120V
在二次側電壓≥50V，
二次側電流≥200mA時：
伏安特性準確度：0.5級
變比測量準確度：0.5級
外置升壓器
0-2500V/1A
1A/2500V
在二次側電壓≥50V，
二次側電流≥200mA時：
伏安特性準確度：0.5級
變比測量準確度：0.5級
主機工作電源
AC220V50Hz/60Hz(±2Hz)
工作環境溫度
-10°C～+50°C
測試儀主機體積
425(L)×300(W)×290(H)mm³
測試儀主機重量
21Kg
