簡介

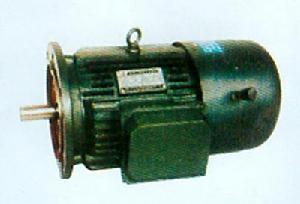

YEJ電機全稱是:YEJ系列電磁三相異步制動電機(簡稱:YEJ系列電磁製動電動機),是全封閉、自
扇冷、鼠籠型附加直流電磁鐵制動器的三相異步電動機,是在Y系列電動機的後端蓋與風扇之間附加一個
直流盤式電磁製動器組成,是Y系列的派生系列。
套用範圍
適用於各類要求快速制動、準確定位、往復運轉、頻繁起動、制動的各種機械,作為主傳動和輔助傳
之用的機械設備。例如:電動閥門、橡膠化工機械、金屬加工工具機、包裝機械、木工機械、食品機械、化工機械、紡織機械、建築機械以及齒輪減速機等。
特點
制動可靠、制動力矩可調、轉子無軸向竄動、使用方便。
標準型式
電動機符合JB/T6428--92<YEJ系列(IP44)電磁製動三相異步電動機技術條件(機座號80-225)>
的要求。
電動機額定電壓為380V,額定頻率為50HZ,外殼防護等級為IP44,制動器為IP23,冷卻方法為IC411
,基準工作制為連續工作制SI,絕緣等級為B級。
原理與結構
YEJ型制動電動機的直流圓盤制動器安裝在電機非軸伸端的端蓋上,當制動電動機接入電源,制動器
也同時工作,由於電磁吸力作用電磁鐵吸引銜鐵並壓縮彈簧,制動盤與銜鐵、端蓋脫開,電動機開始連轉
。當切斷電源時,制動器電磁鐵失去電磁吸力、彈簧推動銜鐵壓緊制動盤,在磨擦力矩的作用下,電動機
立即停止轉動。
安裝型式
B3:機座帶底腳,端蓋無凸絕。
B5:機座不帶底腳,端蓋有凸絕。
B35:機座帶底腳,端蓋有凸絕。
