震動電機

震動電機

震動電機是動力源與震動源結合為一體的激振源,震動電機是在轉子軸兩端各安裝一組可調偏心塊,利用軸及偏心塊高速鏇轉產生的離心力得到激振力。

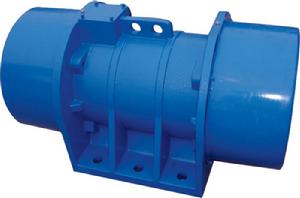

xv型振動電機

震動電機是動力源與震動源結合為一體的激振源,震動電機是在轉子軸兩端各安裝一組可調偏心塊,利用軸及偏心塊高速鏇轉產生的離心力得到激振力。震動電機的激振力利用率高、能耗小、噪音低、壽命長。震動電機的激振力可以無級調節,使用方便,XVMA、XV、MV、JZO、YZU、VB,XVM,YZO、 YZS、YZD、TZD ,TZDC 等型號的振動電機為通用型震動電機。可以套用於一般震動機械,如:震動破碎機、震動篩分機、震動打包機、震動落砂機、震動造型機、震動打樁機、震動提升機、震動充填機、料倉的震動破拱防閉塞裝置等等。廣泛的套用在水電建設、火力發電、建築、建材、化工、採礦、煤炭、冶金、輕工等工業部門。

震動電機特點:

1.激振動力與功率配合得當,振動力大,機體重量輕,體積小,機械噪音低。
2.因為振動電機是強阻型振動而不是共振,所以有穩定的振幅。
3.振動頻率範圍大。電磁式激振器的振動頻率是固定的,一般等於電源步率,而振動電機的振動頻率可通過調整轉速的辦法進行大範圍的調整,並且能按照不同的通途任意選擇振動頻率和振幅。
4.受電源波動的影響小,電磁式激振器會由於電壓變化而引起激振力發生大的變化,但振動電機中,這種變化就非常小。
5.多機組合,可實現自同步能完成不同工藝要求。
6.可根據振動電機的安裝方式改變激振力的方向。
7.只須調整偏心塊的夾角,就可無級調整激振力和振幅。
8.維護保養簡單,由於不像電磁式那樣使用彈簧,因此類似間隙調整,重量調整等維修工作可以免除,僅需要定期維修軸承。
9.規格齊全,能滿足各類振動機械的工作需要。

震動電機產品系列

1、YLJ、YLJO、YLJF、YLJD、YLJT、YLEJC、YLEJF系列三相異步力矩電機
2、XTDA,YZS、JZO、YZVP,XV,XVMA,MVM,VB系列三相異步振動電機
3、YEJ、YDEJ系列三相異步電磁製動電機。
4、YVP、YZPBF、YZPBEJ系列變頻調速電動機及起重冶金專用變頻調速電機。
5、YD、YDT、YZD、YZTD系列多速及塔吊專用電動機
XV系列震動電機使用條件:
環境溫度:-20℃~+40℃
海 拔:<1000 m
電 壓:380 V
接 法:Y/△
絕緣等級:F級
電源頻率:50 Hz
工作方式:連續
安裝方式:任意方向
使用條件:
震動加速度: 不超過20G(G為重力加速度);
環境溫度:-20℃--40℃(超過40℃應降低功率使用);
主機激振功率:不超過銘牌的規定, (否則應降低激振力使用);
地理位置:海拔不超過1000米,(如超過1000米,但不超過4000米時,每增加100米,額定溫度限值應降低0.5℃)。
額定溫升:65℃ 額定電壓:380V 額定頻率: 50HZ 絕緣等級:B
相 數:3 接法:Y/△ 工作方式:連續(S1) 安裝方式:任意方向 防護等級:IP55 具體資料
工作原理:
1、由特殊設計的電機外加偏心塊組成,當電機鏇轉時,偏心塊產生激振力通過電機傳遞給振動機械。
2、振動電機只需調節兩端外側的偏心塊,使之於內側偏心塊形成一定的夾角,就可無級調整激振力。
激振力:Fm=G/g×r×ω2
G:偏心塊質量
g:重力加速度
r:偏心塊質心與迴轉軸的距離
ω:電機鏇轉角頻率
振幅:S=1.8/(N/100)2×Fm/G
Fm:激振力(N) G: 參振重量 N: 轉速 S: 雙振幅(mm)
安裝、吊運、調整,使用和維護
振動電機與振動機械連線平面粗糙度均應為3.2或更高
(1)、繞組的絕緣,如受潮應採用相應方法處理500V兆歐表檢查繞組的絕緣電阻,在接近工作溫度(70℃)時,應不低於0.38兆歐,否則應進行烘乾處理。
(2)、電纜線是否完好,如發生斷裂破損應及時更換。
(3)、機體是否完好,如有損壞請與我們聯繫以便更換。
將振動電機安裝在振動機械上時,振動電機的地腳螺栓必須緊固,每個螺母下必須加彈性墊圈。
振動電機運轉初期,由於螺栓、螺母、底座平面間的磨合,會降低緊固力,出現小的鬆動,故運轉初期應將電機的地腳螺栓多次擰緊,開始時每天緊固一次,兩周后每周檢查緊固一次。
安裝就位後,在機體及基礎上,均要有電纜壓緊裝置,二者之間電纜呈自然懸吊狀,總長度以300-500mm為宜,自然懸垂部彎弧半徑參照 直線振動設備的兩台振動電機同時工作時,應檢查兩台振動電機的轉向是否相反。否則應變更一台電機的電源相序,使兩台振動電機的轉向相反,才能保證物料的均勻走向。
激振力的調整:
振動電機每端出軸均有一個固定偏心塊和一個可調偏心塊,調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0度,這時的激振力為振動電機的額定激振力F,不同夾角時的激振力如表:
要特別注意,調整激振力時,要將振動電機兩端出軸上的可調偏心塊向同一個方向調整為相同的角度。
激振力的調整步驟:
1. 拆除防護罩。
2. 旋鬆外側偏心塊加緊螺栓。
3. 兩側偏心塊應同方向轉動,使軸上刻線對準偏心塊上激振力示值線至需要的激振力值處,並檢查兩端是否為相同的角度。

震動電機使用維護,保養與存放:

震動電機的軸承應定期補充油脂,一般2-3個月補油一次。待震動電機處用油槍在油嘴處注入或進行拆卸注油。注油量為軸承室容積的三分之一至二分至一。
震動電機一般運行4-6個月小修一次,一年大修一次。小修時清除機體積塵,檢查線圈的絕緣電阻、接線是否牢固,及時清除隱患。大修時應開電機,清除機體內外積塵,檢查軸承的磨損,檢查接頭. 接地及各緊固螺栓是否鬆動並及時緊固,更換新的潤滑脂。
震動電機在運轉中如發現有異常響聲時,應立即停機檢查排除故障後方可再啟動運轉。
震動電機允許有適量的軸向游隙。
軸與軸承為動配合。
採用單列圓錐滾子軸承的,軸向游隙必須控制在0.30-0.35mm之間,游隙過大應及時調整,
則造成電機掃鏜極容易燒壞電機。
震動電機不用時,必須存放在通風乾燥的倉庫,庫內不套用腐蝕性氣體,對新儲存震動電機應定期
檢。
有無受潮、受凍、發銹及潤滑脂變質等情況。

震動電機出廠時激振力調節

震動電機出廠時激振力均調至80%,需海運時(出口)激振力調至0%。使用時按下列步驟進行調節:
1、 臥式震動電機:
(1)、放鬆防護罩緊固螺釘,拆下兩端防護罩;
(2)、激振力小於XV50-2,XV50-4,XV50-6,MV30-8的振動電機(不包含此四種規格),外偏心塊為可調塊,表面裝有標明最大激振力百分數的標尺,內偏心塊為固定塊,均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線。旋鬆兩側外偏心塊壓緊螺栓,兩側外偏心塊同向轉動,使軸上刻線對準外偏心塊上的激振力標尺刻線,調至所需激振力,擰緊外偏心塊壓緊螺栓,裝上防護罩;
(3)激振力大於或等於XV50-2,XV50-4,XV50-6,MV30-8的振動電機(包含此四種規格),外偏心塊為固定塊,用鍵固定在轉軸上,不能轉動。內偏心塊為可調塊,外表面裝有標明最大激振力百分數的標尺,使用緊固螺栓壓緊在電機轉軸上。旋鬆兩側內偏心塊壓緊螺栓,兩側內偏心塊同向轉動,使內偏心塊上的激振力標尺刻線對準外偏心塊上的開縫,調至所需激振力,擰緊內偏心塊壓緊螺栓,裝上防護罩;
注意:除特殊套用情況外,振動電機轉軸兩端偏心塊的位置必須相對應,兩端偏心塊百分數的設定必須相等,否則振動電機會產生巨大的錯向激振力,損傷電機的振動機械。
具體解決辦法
2、 立式震動電機:
(1)、激振力的調節:卸下附加塊壓緊螺栓,通過增減附加塊的數量來調節激振力;
(2)、上、下偏心塊夾角的調節:上偏心塊為固定塊,下偏心塊為可調塊,均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線,下偏心塊外表面裝有標明鏇轉角度的標尺,旋鬆下偏心塊壓緊螺栓,轉動下偏心塊,使下偏心塊上的角度標尺刻線對準轉軸基準刻線,調至所需角度,擰緊下偏心塊壓緊螺栓;如需調節上偏心塊角度,也可按相應方法調節。
六.連線電源
振動電機的出電纜由於要承受振動,所以應選用重型四芯電纜,在靠近電纜出口處不允許突然彎曲,要有一個大於電纜外徑8-9倍的彎曲半徑,再將電纜固定到靜止不動的機器或框架上。其距離大約為0.6米到0.9米。在固定電纜的卡子處應墊有柔軟的絕緣材料,以免摩擦損傷電纜。四芯電纜的接地線,一端與接線盒內的接地螺釘相連線,另一端必須可靠接地。小型號振動電機,機殼上沒有接線盒,使用重型三芯電纜直接從電機內部接線。在電機的底腳附近裝有接地螺釘,使用時必須可靠接地。
注意:振動電機出線電纜為易損件,常因振動摩擦損傷,導致電機缺相運行,損壞電機。用戶應經常檢查電纜狀況,如有磨損應及時更換同型號電纜。
振動源三相異步電動機為各類震動機械通用激振源。如震動給料機,震動輸送機、震動烘乾機、震動放礦機、震動落砂機、震動篩分機、料倉的震動防閉塞等。可廣泛套用於電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、鐵道、水泥、港口等待業,深受全國廣大用戶歡迎。
