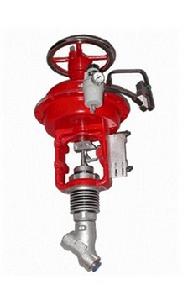

Y型氣動疏水閥

Y型氣動疏水閥上部由閥蓋和填料箱組成，利於快速拆裝以及在原地維修。傾斜閥桿的構造和最佳的流道形狀設計使介質近於直線的方式，閥門具有最佳的Cv值，產生比其它形式閥門更低的壓降。閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和長久的使用壽命。採用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面衝擊引起的不良反應。這些特點使該閥門很適用於電站蒸汽快速“排放”和“疏水”系統。

百科名片

氣動Y型疏水閥特別適用於火電站系統中，作為接通或截斷介質使用。

Y型氣動疏水閥

結構特點

閥瓣密封面堆焊硬質合金，該合金具有極佳的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。

Y型氣動疏水閥

閥桿填料採用進口的特種填料，能起到最佳的防漏效果，並且經久耐用，拆裝方便。填料箱與閥體處的密封採用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜絕外漏。

採用氣動裝置作為執行機構,對閥門的控制精確,安全,有效.

填料箱採用特殊結構設計，保證足夠的強度和良好的熱學特性。

標準規範

對接焊坡口尺寸按ANSI B16.25

承接焊尺寸按ANSI B16.34

承插焊口徑範圍：1/2″～ 2-1/2″

對接焊口徑範圍：1/2″～ 4″

試驗檢驗標準：JB/T3595

尺寸重量

公稱通徑	300、600、900、 1690LB（相當於P55 100）						2680LB（相當於P55 170）
L	L1	D	W	H	G(kg)	L	L1	D	W	H	G(kg)
1/2〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
3/4〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1-1/4〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
1-1/2〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
2〃	208	155	92	363	600	85	272	180	102	363	622	85
2-1/2〃	272	180	102	406	648	85	325	224	122	406	658	85
3〃	272	180	102	406	648	85	325	224	122	406	658	85
4〃	325	224	122	406	658	102	325	224	122	406	658	112

材料工況

零件名稱	材料
閥體	25+Stellite21	12Cr1MoV+Stellite21	0Cr17Ni12Mo2+Stellite21
閥瓣	25+Stellite21	12Cr1MoV+Stellite21	Stellite21
閥桿	1Cr13	25Cr2Mo1V	0Cr17Ni4Cu4Nb
填料箱	25	12Cr1MoV	0Cr17Ni12Mo2
壓板	1Cr13	1Cr13	0Cr17Ni12Mo2
填料	夾不鏽鋼絲編織柔性石墨	夾不鏽鋼絲編織柔性石墨	夾不鏽鋼絲編織柔性石墨
填料墊	1Cr13	1Cr13	0Cr17Ni12Mo2
密封墊	夾316絲高目柔性石墨	夾316絲高目柔性石墨	夾316絲高目柔性石墨
