Y型三通球閥概述
Y型三通球閥有相互成120°和兩通孔成135°，根據需求可實現對介質流向切換的兩種工況。Y型三通球閥本身結構緊湊，密封性可靠，結構簡單，維修方便，密封面與球面在長
閉合狀態，不易被介質沖蝕，易於操作和維修，適用於水、溶劑、酸和天然氣等一般工作介質，適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。

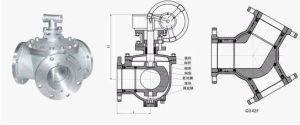

Y型三通球閥結構圖
Y型三通球閥結構圖 Y型三通球閥參數
工作溫度：常溫
適用介質：蒸汽
壓力環境：常壓
驅動方式：手動
連線形式：法蘭
結構形式：固定球球閥
零部件及配件：手輪
類型(通道位置)：直通式
Y型三通球閥型材料和主要參數
| 產品型號 | Q42F/Y | ||
| 閥體 | WCB | CF8 | CF8M |
| 球閥 | WVB+ENP | CF8 | CF8M |
| 閥桿/固定圈 | 2Cr13 | 304 | 316 |
| 閥座 | PTFE | PTFE | PTFE |
| 0形圈/填料 | PTFE/硬質合金 | PTFE/硬質合金 | |
| 適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 | |
| 適用溫度 | -29-425℃ | -29-425℃ | |
| 蝸輪Y型三通球閥 | Q後插入“3”表示，示例：Q342F/Y | ||
| 氣動Y型三通球閥 | Q後插入“6”表示，示例：Q642F/Y | ||
| 電動Y型三通球閥 | Q後插入“9”表示，示例：Q942F/Y | ||
Y型三通球閥的外形尺寸PN10-40
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 |
| H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 |
