工作原理
本系列裝置採用催化脫氧+吸附乾燥方法，除去氮氣中的氧、水、二氧化碳和塵等雜質，獲得高純氮氣，普氮和加入的氮氣經靜態混合器充分混合後進入熱交換器，利用除氧塔出口熱量預熱入口氣，然後進入裝有高效加氫脫氧催化劑的脫氧塔，普氮中的氧雜質與氮氣發生化學反應生成水被除去；2H2+O2->2H20，同時放出大量熱量Q，1%含氧量發生反應時放熱大約可形成200℃溫度。接著經過熱交換器、高效冷卻器、高效油水分離器、冷乾機，精密過濾器除去大部分水分後，進入乾燥機脫除水和二氧化碳，最後經過氮氣緩衝罐由粉塵過濾器除去塵埃，獲得高純氮氣。
技術特點
1、本裝置適用於含氧量≤3%的氮氣和惰性氣體純化；
2、加氫脫氧催化劑具有高空速高活性，常溫脫氧，使用前無需預處理，使用中不再需要兩再生，對硫化物（H2S、SO2）、氯化物（HC1、C12）、氨等毒物具有良好抗中毒性能，壽命達5年以上；
3、一般純淨氣體露點≤-4O℃。可滿足特殊用戶要求純淨氣體露點≤-60~-70℃；
4、平均每小時排放再生氣量為3~5%；
5、可做到不停機下可更換13X分子篩乾燥劑或進行大檢修操作；
6、一般純淨氣體含過氫量為1000~2000ppm，特殊用戶要求過氫量≤5ppm。
主要技術指標
氮氣流量：10~2000Nm³/h
氮氣純度：≥99.9995%
氮氣壓力：0.05~0.8MPa
露點：≤-40~-70℃
氧含量：≤5ppm

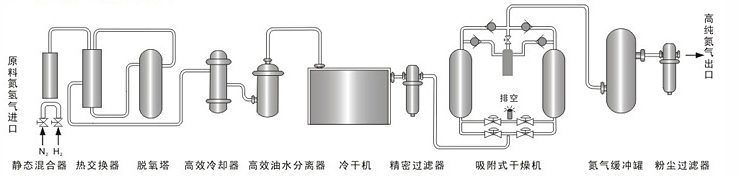

系統工藝流程圖
系統工藝流程圖
