特性描述：
屬於高耐壓、大電流達林頓管IC，ULN2003APG與ULN2003是同一個系類產品。高耐壓、大電流達林頓陳列，由七個矽NPN達林頓管組成該電路的特點如下：
ULN2003的每一對達林頓都串聯一個2.7K的基極電阻，在5V的工作電壓下它能與TTL和CMOS電路直接相連，可以直接處理原先需要標準邏輯緩衝器來處理的數據。
ULN2003工作電壓高，工作電流大，灌電流可達500mA，並且能夠在關態時承受50V的電壓，輸出還可以在高負載電流並行運行。
ULN2003內部還集成了一個消線圈反電動勢的二極體，可用來驅動繼電器。它是雙列16腳封裝，NPN電晶體矩陣，最大驅動電壓=50V，電流=500mA，輸入電壓=5V，適用於TTLCOMS，由達林頓管組成驅動電路。ULN是集成達林頓管IC，內部還集成了一個消線圈反電動勢的二極體，它的輸出端允許通過電流為200mA，飽和壓降VCE約1V左右，耐壓BVCEO約為36V。用戶輸出口的外接負載可根據以上參數估算。採用集電極開路輸出，輸出電流大。故可直接驅動繼電器或固體繼電器，也可直接驅動低壓燈泡。通常單片機驅動ULN2003時，上拉2K的電阻較為合適，同時，COM引腳應該懸空或接電源。
引腳和封裝
Package： Type-APG:DIP-16pin ；Type-AFWG:SOL-16pin

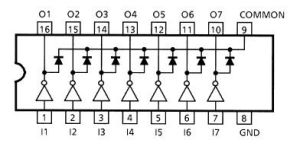

引腳圖作用：
ULN2003是大電流驅動陣列，多用於單片機、智慧型儀表、PLC、數字量輸出卡等控制電路中。可直接驅動繼電器等負載。
