簡介
UC3843 是高性能固定頻率電流模式控制器專為離線和直流至直流變換器套用而設定，為設計人員提供只需最少外部元件就能獲得成本效益高的解決方案。這些積體電路具有可微調的振盪器、能進行精確的占空比控制、溫度補償的參考、高增益誤差放大器、電流取樣比較器和大電流圖騰柱式輸出，是驅動功率MOSFET的理想器件。
UC3843 是專為低壓套用設計的，低壓鎖定門限為：8.5伏（通）和7.6v （斷）。
基本信息
產品種類: 電流型 PWM 控制器
輸出端數量: 1
輸出電壓:4.9V~5.1V
輸出電流:1000mA
封裝:SC-88
工作電源電壓:30V
開關頻率: 500 KHz
占空因數（最大值: 96%)
上升時間:50ns
下降時間:50ns
最大工作溫度: +70℃
最小工作溫度: 0℃
工作溫度：0°C to +70°C，-40°C to +105°C

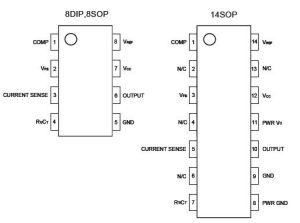

封裝：SOIC-8,PDIP-8,SOIC-14
主要特性
脈寬調製積體電路
最最佳化的離線DC-DC變換器
低開啟和操作電流
快速自動補償電路
單步脈衝控制電路
增強負載回饋特性
斷電停滯特性
雙脈衝抑制
大電流標識輸出
內置參考電壓
500kHz參考電壓
低RO過零放大器
微調的振盪器放電電流，可精確控制占空比。
電流模式工作到500kHZ
鎖存脈寬調製，可逐周限流
內部微調的參考電壓，帶欠壓鎖定
大電流圖騰柱輸出
低啟動和工作電流
直接與按安森美半導體的SENSEFET產品接口
