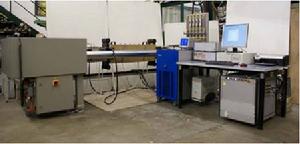

TST溫度應力測試系統

最大壓力：400 kN最大拉力：200 行程：100

瑞士W+B公司的TST溫度應力測試系統代表了當今世界上最好的工藝以及測試水平，系統具有超大的測試空間，最大混凝土試樣橫斷面尺寸可以達到150×150 mm，最大長度可以達到1500mm，最大水平壓力可達400kN，拉力可達200kN，可以實現力、行程、應變和外部等控制模式閉環迴路控制。溫度控制方面採用先進的油浴系統，溫度控制範圍從-10℃到80℃，可以通過軟體採用多種閉環迴路控制模式以模擬各種不同的現實環境。對於應變或者是變形的測量採用高精度LVDT位移感測器。除了一個被測試樣以外，還可以採用另外一個在室溫中的參考試樣作為試驗結果的修正，進行載入和卸載測試。

系統主要由以下幾大部分組成：
1. 水平式（臥式）電子伺服萬能測試載入架
型號： PMH-EM-DZ-400/100
包括完整的夾具系統用於150 ×150×1500 mm的試樣的測試。主要技術規格為：
● 最大壓力：400 kN
最大拉力：200 kN
● 行程：100 mm
● 測試速度：0 到 20 mm/min
● 淨重：大約2250 kg
● 電源供應：400 V/AC/50Hz/16安培
2. 試樣測試空間150×50×1500 mm
包括冷卻/加熱控制器，試樣的長度變形測量採用纖維帶以及LVDT位移感測器來進行。包括6個溫度感測器。
3．PCS-200 T2數字式控制和數據採集系統
閉環迴路控制，包括12個附加的溫度測量通道，個人電腦、印表機、UPS供電系統等。“DION-PRO”萬能測試軟體可以很容易地對試驗測試、數據採集和計算進行編程，可以列印測試結果並連續地儲存完整的測試結果。
