簡介
TD-SCDMA 路由器，又名TD路由或者TD 3G路由，採用32位高性能工業級ARM9通信處理器，以嵌入式實時作業系統RTOS為軟體支撐平台，系統集成了全系列從邏輯鏈路層到套用層通信協定，支持靜態及動態路由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火牆，NAT，DMZ主機等功能。為用戶提供安全，高速，穩定可靠，各種協定路由轉發的無線路由網路。廣泛套用於金融，水利，環保，電力，郵政，氣象等行業。
無線參數
1、支持TD-SCDMA(HSDPA/HSUPA)：2010-2025MHz

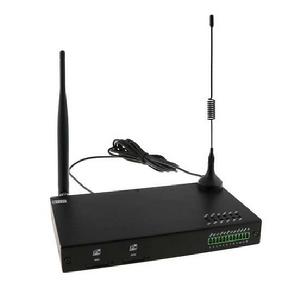

TD-SCDMA路由器2、GSM：GSM 900MHz，DCS 1800MHz，PCS 1900MHz
3、支持3GPPclass B +24dBm
4、數據速率
Downlink (Max up to 2.8Mbps)
Uplink (Max up to 384Kbps)
硬體系統
1、
4、接口：
乙太網口：
一個 10/100 Base-T 乙太網口,
Shielded RJ-45 1,5 kV isolation transformer,
Ethernet IEEE 802-3, 802-2
串口：
RS232 serial port, (Support RS422/RS485 if needed)
Rate:110bps~230400bps
Data bits :7 or 8
Parity: None, Even, Odd
Stop bits: - 1 or 2
Flow contro: None or RTS/CTS
Protection – 15 kV ESD and short circuit
Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1)
指示燈：
具有電源、通信、線上及乙太網口LINK/ACT指示燈。
天線接口：
標準SMA陰頭天線接口，特性阻抗50歐。
SIM/UIM卡接口：
標準的抽屜式用戶卡接口（3V/5V）。
電源接口：
標準的3芯火車頭電源插座。
語音接口：
標準的耳機麥克風接口。（預留，可選）
5、供電：
外接電源：DC 9V 1.5A
寬電壓供電：DC 5-32V
6、尺寸：
產品外形尺寸：155*96*23mm
產品包裝尺寸：298*226*60mm
7、重量：
0.69kg
8、其他參數:
工作環境溫度 -25~+65ºC
儲存溫度 -40~+85ºC
相對濕度 95%(無凝結)
軟體功能
1、支持VPN安全隧道功能,包括PPTP+MPPE+MPPC和IPSEC+L2TP
2、智慧型防掉線，支持線上檢測，線上維持，掉線自動重撥，確保設備永遠線上
3、支持高速HSPDA/HSUPA功能
4、支持IPTABLES防火牆，包過濾功能
5、支持多種協定：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等。
6、支持動態路由和靜態路由
7、支持DHCPD/DHCP 功能
8、支持NAT功能，如SNAT，DNAT
9、支持動態DDNS
10、 支持DMZ主機
11、 支持路由轉發，同時也支持串口數據傳輸,，數據中心管理
12、 支持APN/VPDN網路
13、 方便的WEB配置，支持遠程WEB管理
14、 支持telnet管理，方便易用的控制台shell互動環境
15、 支持多台終端共享router ppp廣域網出口
16、 支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP
17、 支持作為PPP伺服器，多種認證方式，支持雙向認證
18、 支持實時時鐘sntp，線上更新時間
19、 多種喚醒方式（電話、簡訊、本地數據）
20、 支持上網時間段管理
21、 支持DTU功能
22、 方便易用的COM及SYSLOG系統診斷，調試功能
23、 支持日誌查看。
24、 支持串口本地軟體升級；支持TFTP軟體遠程升級；支持配置的導出導入， 及web線上更新固件程式
25、 支持作業系統 Windows 9x/ME/NT/2000/XP Linux Unix
產品特性
1、三層系統保護： 在原來兩級（軟體保護+CPU內置看門狗保護，外置硬體看門狗保護）系統保護的基礎上，增加一級系統監測保護SWP（System Watch Protect），徹底解決了業內”假線上”，”假當機”，”當機”等疑難問題
2、完善的VPN：新款路由器，完善地支持了業內的所有VPN功能（PPTP+MPPE,IPSEC+L2TP）,解決了原來路由器因系統問題無法支持IPSEC功能問題
3、超大快取：可以提供32M的客戶傳輸數據快取，解決因網路瓶頸導致的數據丟失
4、高速處理CPU： 採用比原來更為極高速ARM9的工業級CPU，可以更加高速地處理各種協定數據轉換，規避因CPU處理速度慢而導致的數據重傳和丟失等問題
5、 記憶體管理MMU：新款CPU 帶記憶體管理MMU，可以防止系統記憶體異常問題導致的系統不穩定現象
6、實時作業系統： 新系統採用實時作業系統RTOS，可以更加快速實時地接收和傳送數據，規避了數據丟包問題
7、完善的協定棧： 新系統載入了完善的TCP/IP協定棧，網路通信性能優異
8、支持實時時鐘：支持實時時鐘sntp協定，線上更新時間
9、支持多種喚醒方式：電話、簡訊、本地數據喚醒
10、 支持上網時間段管理
11、 EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣 下使用，系統穩定可靠
典型套用
1. 安防監控
2. 交通監控
TD-SCDMA路由器的3G網路組網套用圖3. 金融ATM/查詢終端套用
4. 機房監控
5. 公安監控
6. 道理監控
7. 油田監測
8. 遠程抄表
9. 路燈監控
10. 環境監測
11. 氣象監測
12. 水利監測
13. 熱網監測
14. 電錶監測
15. 機房監控
16. 交通指示
17. 煤炭監控
18. 地震監測
19. 車輛誘導
20. 供水監控
21. 高速公路監測
22. 噪聲實時監控
23. 環保重點污染源監控
24. 供水管網實時傳輸監控
25. 電力配網自動化遙控系統
26. 各類國內外各類帶乙太網接口的PLC，RTU實現無線數據傳輸
等等
