什麼是TCN計數器
撥碼設定半智慧型計數器：六位高亮數碼管顯示；易用的撥碼設定；面板帶防護蓋；四種輸出方式；一段或兩段預置和繼電器輸出可選；計數倍率可選。

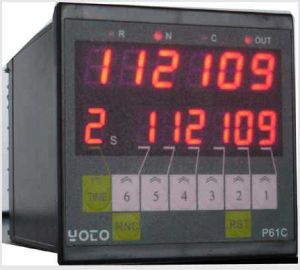

TCN計數器簡稱拔碼計數器；如下圖

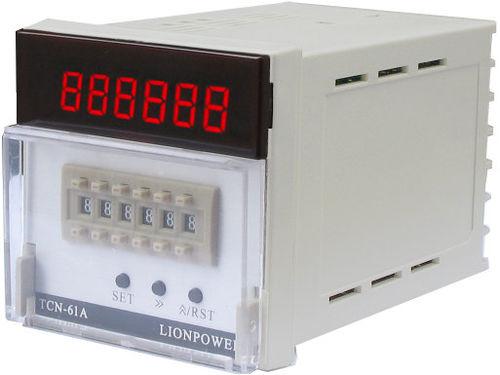

TCN-61ATCN計數器的接線方法
右圖為TCN計數器的接線圖
TCN-61A接線圖接線端子說明:
接線端子1 2 3角接常開和常閉
接線端子6 7 角接220V電源
接線端子8 11 14角接 接近開關
接線端子10 11角接復位
接線端子11 12角接暫停
以下圖片為TCN計數器與二線接近開關的接線圖
觸點以下圖片為計數器與三線接近開關的接線圖
接近開關TCN計數器技術參數
| 輸入阻抗 | min．100KΩ | |
| 門限電壓 | H≥5V L≤lV | |
| 極限電壓 | 50V | |
| 觸發沿 | 下降沿 | |
| 繼電器輸出 | 輸出方式 | R、N、C、F |
| 輸出周期 | 0S-999S | |
| 觸電負載 | 250VAC.3A | |
| 工作電源 | AC220V±10%(50Hz) | |
| 絕緣電阻 | min l00MΩ | |
| 抗干擾能力 | IEC 8013·3G | |
| 工作溫度 | 0℃～+50℃ | |
| 儲存溫度 | -20℃～+70℃ | |
| 計數速度 | 20PCS、200PCS、3000PCS、10000PCS | |
TCN計數器輸出方式說明
R-方式當計數過程顯示值達到設定值繼電器輸出，延時“T”時問後，繼電器復歸，計數值同時復零，重新開始計數。
N-方式當計數過程顯示值達到設定值繼電器輸出，計數值保持不變，直到手動或外部信號復位，繼電器復歸，計數值清零，重新開始計數。
C-方式當計數過程顯示值達到設定值繼電器輸出，同時計數值立即清零，延時T時間後，繼電器自動復位。
F-方式當計數過程顯示值達到設定值繼電器輸出，計數值繼續上升，直到手動或外部信號復位，繼電器復歸，計數值清零，重新開始計數。
計數器經常會遇到什麼問題
（1）採樣脈衝數和計數頻率；
（2）計數不準、亂跳。可通過並接電容或轉換計數器頻率開關；
（3）抗干擾比較嚴重的場合，會造成計數不準，可以通過改變布線和加濾波器的方法；
（4）客戶使用中參數設定有誤；
（5）公司生產環節產生的不良品。
