TCM叉車

TCM叉車是日本TCM株式會社生產的叉車設備。承載能力1.5-10T及以上

基本信息

簡介

tcm logo tcm logo

TCM叉車是由及TCM(安徽)機械有限公司,TCM

分類

TCM叉車。

內燃叉車

TCM內燃叉車一般分為三大類:

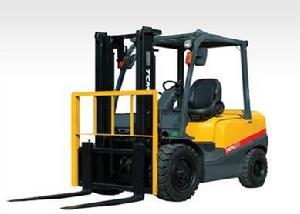

平衡重式內燃叉車 平衡重式內燃叉車

1.平衡重式內燃叉車

一般採用柴油、汽油、液化石油氣燃料,載荷能力 0.5噸——45噸,10噸以上多為柴油叉車。

2. 貨櫃叉車(正面吊)

採用柴油發動機作為動力,是用來裝卸貨櫃的一種吊車。承載能力45噸。

3. 側面叉車

採用柴油發動機作為動力,承載能力 3.0~6.0噸。貨叉安裝在叉車側面,具有直接從側面叉取貨物的能力,因此主要用來叉取長條型的貨物,如木條、鋼筋等。

電動叉車

TCM電動叉車是指以電來進行作業的叉車,大多數都是為蓄電池工作。而蓄電池是電池中的一種,它的作用是能把有限的電能儲存起來,在合適的地方使用。它的工作原理就是把化學能轉化為電能。 電動叉車的電瓶內裝的也就是這種蓄電池。要注意的是:電池最好不要橫放!因為,電池的內部一般是22~28%的稀硫酸。電池正放的時候電解液可以淹沒極板並且還剩下一點空間如果把電池橫放的話會有一部分電極板暴露在空氣中,這對電池的極板非常不利,而且一般的電池的觀察孔或者電池的頂部都有排氣口與外界相通,所以電池橫放電解液很容易流出。

產品介紹

前移式叉車

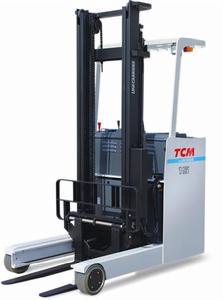

TCM前移式叉車 TCM前移式叉車

承載能力1.5噸,門架可以整體前移或縮回,縮回時作業通道寬度為2.7米,提升高度最高可達11米左右,常用於倉庫內中等高度的堆垛、取貨作業。

平衡重式叉車

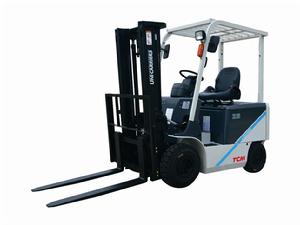

TYCM平衡重式電瓶叉車 TYCM平衡重式電瓶叉車

一、TCM平衡重式電動叉車。採用交流馬達,在提高效率降低能耗的同時,使維修保養費用更低。以電動機為動力,蓄電池為能源。承載能力 1.0~3.0噸。業通道寬度一般為3.5~5.0米。採用先進的變頻方式對行駛進行控制。沒有污染、噪音小。

二、平衡重式柴油叉車。體積較大,但其穩定性好,宜於重載,使用時間無限制,使用場地一般在室外。 與  汽油發動機相比,柴油發動機動力性較好(低速不易熄火、過載能力、長時間作業能力強),燃油費用低.但  振動 大、噪音大、排氣量大 、自重大、價格高, 荷重量可由0.5噸至45噸。

三、平衡重式汽油叉車。體積較大,但其穩定性好,宜於重載,使用時間無限制,使用場地一般在室外。汽油發動機外形小,自重輕,輸出功率大,工作噪音及振動小 且價格低.但汽油機過載能力、長時間作業能力  較差,燃油費用相當較高.荷重量可由0.5噸至4.5噸。

四、平衡重液化石油氣叉車(簡稱LPG)。平衡重式汽油叉車上加裝液化石油氣轉換裝置,即成為LPG叉車,  通過轉換開關能進行使用汽油和液化氣的切換。 LPG叉車最大的優點是尾氣排放好,一氧化炭(CO)排  放明顯少於汽油機,燃油費用低(15KG的液化氣相當於20升汽油),適用於對環境要求較高的的室內作業。

工作原理

一般叉車多為平衡式叉車,正如蹺蹺板一樣,所以必須先找出載荷的重心。這個重心我們叫做載荷中心,即是托盤的一半長度。例如:托盤的尺寸是 長度(D)1000mm×寬度(W)1200mm,那么載荷中心就是500mm。叉車的載荷中心大多以500mm或600mm為主,所以要知道叉車的標準載荷中心時,就必須從該種叉車的規格表或叉車圖中找出。叉車的噸位是指叉車裝卸、搬運貨物的最大負荷值,是根據各部分的結構強度液壓系統壓力及穩定性等來設計的.

平衡重式叉車的穩定性簡言之就是槓桿原理(蹺蹺板) ,在臨界狀態,如果貨物側有微小的力作用,叉車就會前翻.。在車輛設計中,安全係數一般設定為≥1.4,以確保叉車安全作業。

負荷曲線表表明了允許負荷及負荷中心的關係,在負荷表值範圍內作業可以防止事故的發生,載荷中心直接影響載荷量,如果貨物的載荷中心比標準載荷中心短時,則不會影響載荷量,但當貨物的載荷中心比標準載荷中心長時,則載荷量降級。例如:貨物的載荷中心是400mm,但標準載荷中心是500mm,則不會影響載荷量。但如果貨物的載荷中心是600mm,但標準載荷中心是500mm,那么載荷量便會降低。

設計思路

世界叉車的演化經過傳統機械傳動方式後,分化為兩種設計思路,分別是液力傳動跟靜壓傳動,具體優缺點如下:

液力傳動(無級變速方式) 靜壓傳動
傳動形式 發動機—變距器—驅動橋—驅動輪胎 發動機—靜壓馬達—驅動輪胎
操作形式 油門和剎車分別使用獨立的腳踏板進行駕駛 油門和剎車一體,腳踏板踩下控制前進或後退,腳踏板鬆開時剎車
優點 操作和汽車一樣,安全性高 部件可分別拆卸,維修簡單 適合惡劣工作環境 動力損失較小
缺點 動力損失較大 無專門剎車踏板,鬆開油門自動停車,操作特別,須特別培訓 部件不可拆卸,維修費高 對工作環境要求高
代表廠家 日本TCM,國產合力等 林德

故障分析

一、冷卻系統過熱的原因

1.內燃機系統  包括水泵、風扇皮帶輪(含主動和被動)、內燃機(氣缸套)、風扇皮帶、節溫器等。  如果水泵工作不正常或風扇皮帶輪的主動輪和被動輪之間的中心距不正確,造成皮帶鬆弛打滑,使被動輪的轉速下降,水泵轉速下降,水泵流量下降;或內燃機氣缸套之間的管路堵塞,使水流不暢;或節溫器失靈,使整個系統水循環中止等;以上因素都會使內燃機內部水溫急劇上升,導致冷卻系統過熱。此外,內燃機因點火時間不正確等其它故障,也會使冷卻系統過熱。

2.散熱器系統  散熱器系統包括散熱器和護風罩等。  散熱器又叫水箱,它由進水室、出水室及散熱芯等三部分組成。冷卻液(水)在散熱器芯內流動,空氣在散熱器芯外通過,這樣就可將冷卻水從內燃機內吸收的熱量傳給外界空氣,使冷卻水溫下降,以再次循環。護風罩的作用是使風扇吸進的空氣全部通過散熱器,以提高風扇效率。  如果散熱器芯中的管道堵塞或管道與散熱片之間出現脫焊或虛焊,都將大大降低散熱性能。與此同時,散熱器在運輸、裝配和使用過程中,散熱器芯上的散熱片極易碰傷,使得過風面積減少,風阻上升,散熱性能降低。護風罩損壞或風扇與散熱器之間的間隙過大,風扇不能全部進入護風罩,使風量損失,也會影響散熱性能。

3.風扇系統  風扇一般安裝在散熱器前面並與水泵同軸。風扇的作用是提高流經散熱器的空氣流速和流量,以增強散熱器的散熱能力。若冷卻風量不足或皮帶輪打滑,都會影響散熱效果。

4.其它  若叉車配重後出風口太小,熱風不能及時排出而倒流回來,對叉車各部件二次加熱,使冷卻系統過熱。若風扇迴轉中心與散熱器中心不同心,則散熱器面積利用率下降,散熱能力也下降。如果冷卻系統漏水,使散熱器中水量不足,就不能充分利用散熱器的全部散熱面積,影響散熱能力的發揮,當水量減少到一定程度時,冷卻系統就會過熱。

二、解決冷卻系統過熱應採取的措施

1.內燃機系統  調整皮帶輪的中心距,使皮帶張緊力合適,保證被動輪不打滑、不丟轉。確保內燃機氣缸套之間的管路通暢。更換已經失靈的節溫器。調整內燃機的點火時間,使內燃機燃燒正常。加大水泵排量,水泵排量增加,則單位時間內流過散熱器的水量將增加,散熱性增加,而水泵排量則取決於水泵轉速,水泵轉速取決於被動輪的轉速,被動輪的轉速取決於主動輪或被動輪的直徑,因此我們總是希望增加水泵的轉速,但是,如果水泵轉速過快則會縮短水泵使用壽命;水泵吸空,水泵效率降低,散熱能力反而下降,所以在保證水泵進水管中的水流速不超過3m/s的條件下,可以適當加大皮帶輪的直徑,這樣可以增加水泵排量。

2.散熱器系統  提高焊接質量,防止脫焊或虛焊的發生。散熱器在運輸、裝配和使用時注意不要碰傷散熱片。也可選用管帶式散熱器芯。實踐證明,這種散熱器芯的散熱能力強,製造簡單,重量輕,成本低,但結構剛性差。加大散熱器的散熱表面積,散熱能力必然加大。增加散熱器正面面積,沿著散熱器的正面和厚度方向,減小散熱片和管子的節距以及使散熱器加厚,都可以增加散熱表面積。然而,後一種措施效果不大。例如,如果散熱器的厚度增加50%,其散熱能力增加15%,而當散熱器厚度增加100%時,其散熱能力僅增加20%。根據公式L=A0/A×ψ(式中:L——散熱器厚度;A0——散熱器的總散熱面積;A——散熱器正面面積;ψ——散熱器緊湊性容積係數)可知,在散熱器總散熱面積不變的情況下,增加散熱器正面面積,就可減少散熱器厚度,而散熱器厚度減少則通風阻力就會下降,通過散熱器的風量就會增加,散熱能力大大提高。調整風扇與散熱器之間的距離。對於不同叉車的冷卻系統,風扇與散熱器之間的最佳距離是不同的,只有通過試驗找到最佳距離,才能充分發揮冷卻系統的潛能和作用,達到最佳效果。

3.風扇系統  加大風扇直徑、增加葉片數目、增加葉片安裝角、增大葉片弦的寬度、提高葉片最大圓周速度,使用凸面葉片等措施,都可增大通風量,提高散熱性能。但葉片安裝角不能太大,當其超過某一臨界值時,排風的風向將隨著葉片安裝角的增加,軸向排風將逐漸減少,而徑向排風將逐漸增大,徑向排風不但不能冷卻散熱器,而是對叉車各部件進行了二次加熱。同時,風扇轉速也不能太快,因為驅動風扇的功率與風扇轉速的三次方成正比。若轉速太快,則內燃機功率損失太大。

操作規範

一、未啟動發動機前的檢查

1.檢查地面有無新滴下的油跡,尋找漏油部位,根據滲漏情況確定可否運行或檢修;

2.檢查發動機的機油、冷卻水、柴油、液壓油、制動液是否足夠,並注意油液的清潔度;

3.檢查輪胎氣壓是否足夠及磨損是否過量、輪輞有無裂紋、緊固螺栓是否緊固、齊全;

4.檢查轉向系、制動系靜態下是否符合要。轉向液壓油管無老化破損,固定穩當、不與轉向輪或其它機件相碰;

5.檢查風扇葉片有無裂紋,皮帶的緊度是否合適;

6.檢查車燈(大小燈、轉向燈、制動燈)、喇叭是否正常。

二、叉車的起步

啟動發動機,中速空運轉3~5分鐘進行暖機,並檢查機油壓力是否正常,充電是否正常,將貨叉升至距地面300mm,後傾門架,再掛二檔(重車或上坡時起步用一檔),鳴喇叭,鬆開手剎,平穩起步。

三、叉車的行駛

1.廠內行駛必須遵守行車準則,自覺限速,一般按以下時速:平直硬實幹燥清潔,路旁無堆放物、無岔道、無停放車輛,視線良好的路面。

2.叉車嚴禁載人行駛,嚴禁熄火滑行、脫檔滑行或踩下離合器滑行;

3.上、下坡應提前調低檔位,上坡不得拖檔;

4.行駛過程中要集中精力,謹慎駕駛,保持安全時速。要時刻注意行人和車輛的動態,保持與其它車輛或行人的橫向安全距離和縱向安全距離,提防行人或車輛突然橫穿道路;

5.夜間行駛尤其是交會車時,駕駛人員應降速行駛;

6.雨天、鋼板上或沾油路面行馳時,要提前減速,穩速行駛,不得緊急制動或急打方向;

7.通過狹窄或低矮的地方時,謹慎通過,必要時應有專人指揮,不得盲目甚至強行通過;

8.應注意車輪不得碾壓墊木等物品,以免碾壓物蹦起傷人;

9.不在坡道上做橫向行駛、轉彎或進行裝卸作業。

四、叉車的轉彎與倒車

1.轉彎時應提前打開轉向指示燈,減速、鳴喇叭、靠右行。注意轉向輪外側後方的行人或物品是否在危險區域內;

2.轉彎時必須嚴格控制車速,嚴禁急打方向;

3.倒車前應先仔細觀察四周和後方的情況,確認安全後,鳴喇叭緩慢倒車;

4.倒車時轉向盤的操作樣式與前進時恰好相反,而且視線受到體位限制,感覺能力削弱,所以倒車更要謹慎操作;

五、叉車的停放

1.叉車應整齊停放在水平道路右側或指定地點,貨叉平置於地面,人離開叉車應切斷電源總開關、拉緊手制動、掛上空檔、開關鑰匙。

2.不得在人車密集、交叉路口、狹窄道路、視線不良、斜坡、鬆軟路面、易燃品附近、消防(或疏散)通道等不安全地段停放叉車。

六、裝卸、堆垛安全規範

1.貨物重心在規定的載荷中心,不得超過額定的起重量,如貨物重心改變,其起重量應符合車上起重量負載曲線標牌上的規定;

2.應根據貨物大小調整貨叉間距,使貨物重量的重心在叉車縱軸線上;

3.貨叉接近或撤離貨物時車速應緩慢平穩;貨叉插入貨堆時,貨叉架應前傾;貨物裝入貨叉後,貨叉架應後,使貨物緊靠叉壁,並確認貨物放置平穩可靠後,方可行駛;

4.叉車停穩拉緊手剎後方可進行裝卸,作業時貨叉附近不得有人,一般情況下貨叉不得做可升降的檢修平台;

5.貨叉懸空時發動機不得熄火,駕駛員不得離開駕駛座,並阻止行人從貨叉架下通過;

6.當搬運的大件貨物擋住駕駛員的視線時,叉車應倒退低速行駛;

7.不得單叉作業;

8.不得利用制動慣性溜放貨物;

9.不得在斜坡上進行裝卸作業;

10.不得邊行走邊升降貨叉(尤其是重車)

七、叉車的消防

1.叉車著火的主要原因是:叉車上的可燃物(柴油、潤滑油、橡膠製品等)在空氣中遇到火源(如電焊、氣割、吸菸、電線老化搭鐵及線路接觸不良產生的電火花等)而引起燃燒。

2.叉車著火的預防:

加注燃油時須將發動機熄火,並禁止煙火;

檢修叉車時不準用火柴、打火機等明火照明;

對叉車進行電焊、氣割作業時,應視具體情況拆下或保護好燃油等,並將焊接處及旁邊的油污清除乾淨,旁邊應備有必要的滅火器;

不得任意加大保險絲的規格或用其它金屬絲代替保險絲;

不得用短路的方法進行劃火試線或檢驗蓄電池的電壓;

及時排除燃油滴漏、電線(包括充電用的電線)的老化破皮以及電線固定不牢受到擠壓、摩擦等問題。

八、叉車發生安全事故的主要原因

1.違章上崗(如酒後駕車、疲勞駕車、無證駕車等);

2.違章行駛(如超速行駛、爭道搶行、強行超車、野蠻裝卸、不按道行駛、不主動避讓行人和車輛、帶人行駛等)

3.起步前不認真瞭望,運行中思想分散,有急於完成任務或圖省事的不良心理活動;

4.不認真保養、檢查叉車,安全裝置(轉向、制動、喇叭、照明等)不齊全有效、燃油滴漏、輪胎過度磨損,叉車帶病運行;

5.經過視線不良、視矩較路聽的區域(如通道狹窄、捌彎岔路、路旁障礙物等)時駕駛員盲目自信,不按章減速,無處理緊急情況的思想準備;

6.下坡時,路滑處(雨天、路面沾水沾油、光滑地面、鋼板上等)不減速,急打方向或緊急制動,引起側滑甚至翻車;

7.電線(包括充電用的電線)的老化破皮、固定不牢、搭鐵、接觸不良及人離開叉車時未切斷電源總開關。
