功放功能

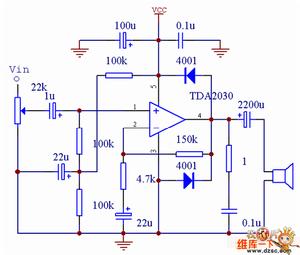

TAD2030功放VIN信號經過1U耦合電容送入TDA2030的1腳（正相輸入端）經過放大，在4腳（輸出端）輸出了與輸入相同的高能量信號，提供給換能器（喇叭）發出聲音。
4001是保護二極體，TDA2030的5腳因為任何原因，而產生了高壓，（一般為喇叭的電感作用產生的）使5腳的電壓與電源的電壓相等。
主要參數
電源6~18V、輸出功率9W、 輸入阻抗5MΩ、電壓增益30dB、諧波失真0.2%
| TDA2030極限參數 | |||||||||
| 參數名稱 | 極限值 | 單位 | |||||||
| 峰值輸出電流(Io) | 3.5 | A | |||||||
| 耗散功率(Ptot)(Vdi) | 20 | V | |||||||
| 工作結溫(Tj) | -40-+150 | ℃ | |||||||
| 存儲結溫(Tstg) | -40-+150 | ℃ | |||||||
產品簡介
ST TDA2030是許多電腦有源音箱所採用的HI-FI功放集成塊。它接法簡單，價格實惠。額定功率為14W。電源電壓為±6～±18V。輸出電流大，諧波失真和交越失真小（±14V/4歐姆，THD=0.5%）。具有優良的短路和過熱保護電路。
TDA 2030 是一塊性能十分優良的功率放大積體電路，其主要特點是上升速率高、瞬態互調失真小，在目前流行的數十種功率放大積體電路中，規定瞬態互調失真指標的僅有包括TDA 2030 在內的幾種。我們知道，瞬態互調失真是決定放大器品質的重要因素，該集成功放的一個重要優點。
TDA2030 積體電路的另一特點是輸出功率大，而保護性能以較完善。根據掌握的資料，在各國生產的單片積體電路中，輸出功率最大的不過20W，而TDA 2030的輸出功率卻能達18W，若使用兩塊電路組成BTL電路，輸出功率可增至35W。另一方面，大功率集成塊由於所用電源電壓高、輸出電流大，在使用中稍有不慎往往致使損壞。然而在TDA 2030積體電路中，設計了較為完善的保護電路，一旦輸出電流過大或管殼過熱，集成塊能自動地減流或截止，使自己得到保護。
TDA2030 在電源電壓±14V，負載電阻為4Ω時輸出14瓦功率（失真度≤0．5%）；在電源電壓 ±16V，負載電阻為4Ω時輸出18瓦功率（失真度≤0．5%）。該電路由於價廉質優，使用方便，並正在越來越廣泛地套用於各種款式收錄機和高保真立體聲設備中。該電路可供低頻課程設計選用。
注意事項
TDA2030具有負載泄放電壓反衝保護電路，如果電源電壓峰值電壓40V的話，那么在5腳與電源之間必須插入LC濾波器，以保證5腳上的脈衝串維持在規定的幅度內。
熱保護：限熱保護有以下優點，能夠容易承受輸出的過載（甚至是長時間的），或者環境溫度超過時均起保護作用。與普通電路相比較，散熱片可以有更小的安全係數。萬一結溫超過時，也不會對器件有所損害，如果發生這種情況，Po=（當然還有Ptot）和Io就被減少。印刷電路板設計時必須較好的考慮地線與輸出的去耦，因為這些線路有大的電流通過。裝配時散熱片與之間不需要絕緣，引線長度應儘可能短，焊接溫度不得超過260℃，12秒。雖然TDA2030所需的元件很少，但所選的元件必須是品質有保障的元件。
電路套用
TDA2030A實際上是TDA2030的改進型，前者可替代後者，兩者主要區別在於最高電壓電壓VM與輸出功率PO等參數不一樣，若用TDA2030直接代替TDA2030A，就要看整機電源電壓及音頻輸出功率。當TDA2030A的VCC電壓為正負16V，輸出音頻功率不大於9W（RL=8歐）或4W（RL=4歐）時，用TDA2030替代TDA2030A問題不大。反之，代換後極易損壞TDA2030或音頻輸出功率達不到原機的水平。
TDA2030是許多電腦有源音箱所採用的Hi-Fi功放集成塊。它接法簡單，價格實惠。額定功率為14W。電源電壓為±6～±18V。輸出電流大，諧波失真和交越失真小（±14V/4歐姆，THD=0.5%）。具有優良的短路和過熱保護電路。其接法分單電源和雙電源兩種：
1.、單電源接法
單電源接法2.、雙電源接法
雙電源接法
