裝備介紹

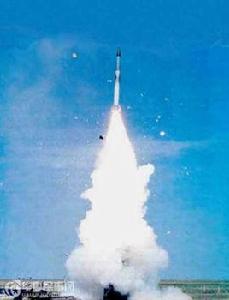

SS-N-21遠程巡航飛彈是一種核常兼備、戰略戰術一體的多用途 巡航飛彈，是冷戰時期的美蘇軍備競賽的產物。該彈在產生背景、外形，性能以及作戰使用上，與美國的BGM-109/AGM-86“戰斧”巡航飛彈都有相似之外，同時對俄巡航飛彈武器的發展有著重大影響。俄重新對SS-N-21遠程戰術巡航飛彈給予重視，表明俄將突破冷戰時期制約該彈發展的條約羈絆，強化其核力量建設，應對美國的威脅。SS-N-21潛射巡航飛彈是蘇聯從1978年開始研製的各種巡航飛彈之一。1981至1982年進行過多次試驗，1983年裝備於退役的6艘“Y-Ⅰ”級彈道式飛彈核潛艇，從原來發射SS-N-6彈道飛彈垂直發射管發射，由於其直徑和蘇聯標準魚雷發射管的內徑相近，因此亦可從水面艦和“O”、“C”兩級巡航飛彈潛艇的魚雷管發射，可能主要用作戰區進攻力量，從歐洲和遠東的蘇聯海域或公海發射並攻擊敵方的加固或非加固目標以及敵人後方的地下指揮所、機場、低速行進的裝甲編隊和集結中的部隊、海軍港口設備，海軍基地及海洋監視設施;也可用作戰略飛彈，對付美國部署於歐洲的中程核飛彈或在離美國本土較近的海域攻擊美國沿海城市或軍事目標。西方國家有的資料把它比作美國的“戰斧”和“捕鯨又”飛彈，認為它兼有反艦和打擊戰略目標雙重能力 。
技術特點
AS-15"撐桿"式新型雙重能力戰略巡航飛彈，系SS-N-21飛彈的空射型，1984年具備初始作戰能力，1985年裝備轟炸航空兵，現配備於"逆火式"、"海盜旗式"、"熊H"式重型轟炸機部隊。
飛彈的射程約為3000千米，直徑533毫米，命中精度（CEP）約為120米。制導系統採用等高線地形匹配(TERCOM)輔助慣性導航系統，發動機採用小型渦扇發動機，戰鬥部為熱核彈頭。系前蘇聯首批採用固態計算機技術和小型渦扇發動機的巡航飛彈。
1.發展潛力大，三軍通用
SS-N-21是前蘇聯按一彈多型原則設計的一種戰略戰術巡航飛彈。在海基飛彈服役的同時，空基和陸基飛彈也完成了試驗。海基型主要用作海上發射的戰區攻擊力量，設計從歐洲和遠東的前蘇聯海域或公海發射。攻擊敵方高價值加固和非加固目標，如縱深地區的地下指揮中心，核、化學、生物武器生產設施，裝甲編隊集結地，海軍基地及港口設備等嚴密設防目標，也可作為戰略潛地飛彈在離美國本土較近海域攻擊美國沿海城市和軍事目標。空射型的飛彈和系統編號分別為Kh-55和PKB一500，主要裝備“圖-95”和“圖-160”戰略轟炸機，用於增強和改善前蘇聯空中戰略力量在戰區或洲際作戰中的攻擊力，可從低空或有效防區外攻擊各種加固和非加固戰略目標或高價值嚴密設防軍事目標。陸基型被稱為SSc-x-4“彈弓。飛彈，在1983年12月美國BGMll09G”戰斧。陸射巡航飛彈開始部署於北約5國後不久，該彈開始部署於與北約對峙的前蘇聯歐洲本土陣地。
整體上看，海基型SS-N·21。石榴石“與SSC-X-4。彈弓”飛彈的發射系統和彈體都非常接近，但空射型Kh-55(及其前身AS-15)與這兩者有較大差別：一是由於Kh-55從飛機發射，不需要像陸射和海射巡航飛彈那樣在尾部串接固體火箭起飛加速器，因而其彈長和發射質量都有所減小二是尾翼由“十”字形尾翼改用像飛機一樣的上垂尾加平尾方案。應該說，從新材料和工藝技術發展獲得的較小的外觀尺寸和發射質量，是SS-N-21多樣性發展和多平台兼容性的物質基礎，這使該型飛彈在以後發展中獲得了強大的生命力。
2.平台兼容性好，適用性強
SS-N-21飛彈設計時為達到三軍通用的目的(即考慮到了多平台兼通性，特別是利用潛艇發射時)開發了多種發射系統。
潛射型SS-N-21飛彈最初設計利用已退役的SS-N-6彈道飛彈垂直發射管發射的，但考慮到國際條約的限制和以後的推廣套用，開始仿照美國研製從國際通用的533毫米魚雷發射管發射。當潛艇處於最佳發射深度時，飛彈連同助推器一起被彈出魚雷發射管，然後靠助推器噴管偏轉產生的推力矢量控制作用，將飛彈從水平狀態轉向出水狀態，並以某一個出水角衝出水面。
飛彈連同助推器出水後，爬升到離水面30米高度時，爆炸螺栓起爆，助推器與飛彈主體分離。此後飛彈彈翼和尾翼展開，拋掉發動機進氣道密封罩。渦扇發動機啟動。當達到最大爬升高度後，飛彈在高度表控制下轉彎，下滑至離地200米高度轉入巡航飛行狀態，飛彈在地形匹配輔助慣導系統的引導下最後擊中目標。正是由於可從通用魚雷發射管發射，SS-N-21飛彈在1987年以後很快裝備了蘇，俄的三種攻擊型核潛艇。
空射型SS-N-21，即Kh-55，可裝備在“圖-95”和“圖-160”戰略轟炸機機內的旋轉式發射架上。載機可在500米至12千米高度發射，飛彈發射後在高度表控制下下降至40米至100米高度，然後在渦扇發動機推進下以馬赫數0.48-0.77巡航飛行。
陸基型SS-N-21飛彈可沿地物上空40米至100米的高度起伏飛行，當飛彈飛抵距目標預定距離時，飛彈先爬升至較高高度，打開主動雷達導引頭。搜尋、捕獲、識別、鎖定目標後，俯衝至較低高度，通過橫向或俯仰規避機動躲開敵防空武器的攻擊，最後實現對目標俯衝攻擊。雖然發射方式不同，但飛彈部件通用率非常高，這不但降低了系統研發，生產，維護成本，而且使作戰套用更加簡單。
3.制導更加複雜，打擊精度高
由於SS-N-21飛彈的作戰使用與“戰斧”類似，發射前需要任務規劃和航跡規劃兩個步驟，因此其需要建立專門的情報和指揮中心，製作巡航飛彈整個飛行路徑的數字地形圖。SS-N-21在1984年交付海軍時，前蘇聯海軍專門為其建立了用於航跡規劃，製作假想敵領土數字地圖的作戰情報指揮綜合中心。該中心在飛彈發射前將重要地物場景裝訂到飛彈制導系統中，這與前蘇聯以往開發的彈道飛彈和巡航飛彈截然不同。但這種地形相關匹配製導(TERCOM)方式大大提高了SS-N-21的打擊精度，CEP可達到150米，這在前蘇聯當時的飛彈武器中屬於高精度打擊武器了。
這種制導方式以後套用到了其衍生型Kh-55和SSC-X-4“彈弓”上。其中，Kh-55在打擊目標時，載機探測設備確定發射平台到達發射點後相對目標的方位，並將其輸入彈上計算機。載機在發射點發射飛彈後，靠雷達高度表控制，下滑至巡航飛行高度，此時渦扇發動機啟動並推進飛彈慢速巡航飛行。在某些預定的修正點上，地形匹配系統確定出航向和位置誤差，形成控制指令，操縱飛彈回到預定的正確彈道，最後到達目標區上空。由此可見，地形相關匹配製導方式使過去只使用慣性或無線電指令制導的前蘇聯飛彈增加了一種精度更高，射程可以更遠的全新制導方式，雖然較為複雜，但其使打擊精度更高。
4.體積小，整體火力強
SS-N-21飛彈的整體布局與“戰斧”近似，都採用長細比較大的“一”字形彈翼，彈身頭部是半球體，中段是圓柱體，尾部收縮，尾部裝“十”形摺疊尾翼，其後串接一台直徑相同的固體火箭助推器。發射前，中彈翼後折於彈體兩側的貯翼槽內，尾翼則從翼根處橫折於尾部周圍，發射後自動展開。
SS-N-21飛彈頭部裝有慣導系統，TERCOM輔助修正系統和低空飛行用的雷達高度表系統，之後為戰鬥部艙，可裝核彈頭，也可裝常規彈頭。戰鬥部艙之後依次為燃油艙、發動機及舵機控制艙。總體來看，飛彈結構設計較為緊湊，特別是渦扇發動機的使用，大大縮小了飛彈整體尺寸，使其可在多種平台上兼容使用。
雖然SS-N-21飛彈整體體積小，但由於裝備了核彈頭和多種常規戰鬥部，飛彈威力卻十分強大。該彈的核彈頭當量為200千噸TNT。俄羅斯在冷戰後為潛射型SS-N-21和空射型Kh一55開發的常規彈頭包括殺傷爆破彈和子母彈等多種類型。由於SS-N-21飛彈體積小，無論是載機還是潛艇攜帶的數量都較大，因此整體火力較強 。
發展現狀
1.陸射型已退役
由於戰技性能優異，特別是突防性能強，因此陸射型SS-N-21“石榴石”(SSC-X-4“彈弓”)服役後，前蘇聯將其部署在靠近歐洲的前蘇聯西部地區。首批部署80枚飛彈和6輛運輸一起豎一發射車(TEL)。由於該彈打擊歐洲國家的時間甚至比前蘇聯的戰略彈道飛彈還快，而且不像彈道飛彈那樣可以預警，因此美國將該彈納入了正在與前蘇聯進行的《中導條約》談判的框架。
按照1987年12月8日美蘇簽訂的消除中短程核武器條約，前蘇聯的SSC-X-4和美國的BGM-109G“戰斧”陸射巡航飛彈以及“潘興”中程彈道飛彈均在3年內全部銷毀。不過，由於SS-N-21“石榴石”飛彈是按一彈多型原則發展的一種多用途巡航飛彈，技術上有很高的通用性，因而一旦需要，海射和空射型號完全可以很快地重新改裝成陸射型號。
2.進一步發展潛射型
SS-N-21飛彈的服役增強了前蘇聯巡航飛彈潛艇的整體實力，但是由於前蘇聯將巡航飛彈潛艇的主要使命定義為打擊航母等大型水面艦隊，而不像美國將潛射巡航飛彈作為對陸打擊的首選武器之一，因此前蘇聯未像反艦巡航飛彈那樣重視發展SS-N-21飛彈。該彈在服役後只裝備於各種攻擊型潛艇。1989年，根據美蘇各自提出的戰術核武器削減倡議，前蘇聯海軍把裝備在V3級(671PTM)核潛艇上的“石榴石”飛彈全部撤除。
另一方面，目前俄羅斯仍在進行SS—N-21的發展研究。俄羅斯除了會增加裝備數量、擴大裝備範圍外。還會研究常規SS-N-21飛彈的改進型，以適應新的國際形勢需要。新近服役的俄羅斯“鯊魚”級(971型)攻擊核潛艇上部署有4具533毫米魚雷發射管和4具650毫米魚雷發射管，可發射SS-N-21飛彈。另外，根據2009年3月23日俄羅斯海軍副參謀長布爾采夫的講話，俄將強化SS-N-21巡航飛彈的戰術作用，增加其射程，採用衛星制導方式以提高其精度，為之安裝低當量核彈頭。預計於2010年開始服役的“亞森”級(885型)新型攻擊型核潛艇也可能裝備SS-N-21潛射巡航飛彈。該艇的艇體中段裝有650毫米和533毫米魚雷發射管，而533毫米魚雷發射管即可發射SS—N一21飛彈，新火控系統可以在預先知道坐標的情況下攻擊地面固定目標和有限的移動目標。
3.空射型仍是主要空基核力量
目前，各國空射巡航飛彈基本發展了飛機式、改進式，主力式和隱身式共四代。Kh-55“撐桿”(空射型SS-N-21“石榴石”)和“戰斧”屬於其中的第三代。Kh-55於1984年至1987年裝備”圖一95”和“圖-160”戰略轟炸機，是俄空軍目前唯一的現役遠程空射巡航飛彈，約有1500枚。由於常規戰術型Kh-55巡航飛彈射程只有600千米，根本無法與美國的巡航飛彈對抗，因此俄羅斯開始在Kh-55基礎上發展Kh-555和Kh-101巡航飛彈。
Kh-555飛彈採用可攜帶核彈頭的Kh-55戰略巡航飛彈的基本彈體和動力裝置，但通過增加兩個外掛式220升保形油箱將最大射程增加到了3500千米。其他的差異包括在彈身、彈翼和彈尾部分增加使用雷達吸收材料。由於Kh-555飛彈採用常規戰鬥部(包括鑽地，定向爆炸，碎片彈及高爆等有效載荷)，因此彈頭重量大幅增加。Kh-555巡航飛彈採用地形匹配(使用預製的數字地圖)和GLONASS衛星導航系統，圓機率誤差(CEP)只有20米。該彈可與“圖-160”自帶的導航系統連線，該導航系統內也安裝了飛彈飛行數據的程式。Kh-555常規空射巡航飛彈已於2004年開始交付部隊。
Kh-101屬於第四代空射巡航飛彈，採用隱形化設計，將全面替代Kh-55。該飛彈比Kh-55/555系列要長(比Kh-55長約1米)，外形更苗條，頭錐部分更尖銳，主彈體外形剖面為三角形扁平設，3個摺疊尾翼安裝在逐漸變細的錐形尾部上。所有這些設計都是為了減少雷達反射截面。由於Kh-101飛彈比Kh-55飛彈長，無法用“圖-95"‘和“圖-160”中標準的MKU-6-5內置式投彈架掛載，因此常規型“圖-95”可能採取外掛Kh-101和內掛Kh-555的混合掛載方式。
2008年10月，俄空軍出動了“圖-95MS”和“圖-160“等20多架俄戰略轟炸機，以最大戰鬥載荷飛抵演習2區域。並發射了Kh-55和Kh-555巡航飛彈。在歷史上“圖，95MS“轟炸機只在1984年進行過一次全載荷發射，而“圖-160“從來沒有舉行過類似演習。這次發射表明Kh-55“撐桿”及其衍生型飛彈仍是俄羅斯戰略核力量的主體之一，是應對美國戰略威脅的主力 。
