簡介：

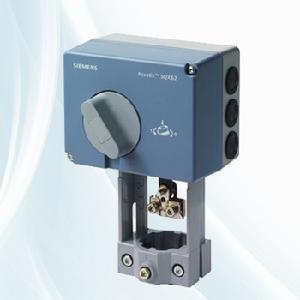

SQX62是西門子電動液壓執行器的一種；是西門子樓宇科技集團暖通空調部門生產的閥門驅動設備。
·工作電壓 AC 24 V ,
·DC 0…10 V 和/或 0...1000 Ω 或DC 4...20 mA 閥位信號
· 調節力量可達 700 N
· 行程 20 mm
· 不需要其他設定工具可以直接與閥體安裝
· 有手動調節和位置顯示功能
· 免維護，電動執行器
· 執行器配有同步電機，由微電子處理器控制。
· 帶有自潤滑多孔軸承的抗阻礙齒輪鏈
· 超負荷中斷開關，保護部件不受過載損害。
· 可選擇流量特性：等百分比(log)或者線性(lin)
· 手動調節，帶有自動重新設定自動操作模式
用途
用於西門子二通閥、三通閥 VVF…, VVG…, VPF…, VXF…, VXG…系列型號的閥門執行器, 驅動行程為20mm。
套用領域符合 IEC 721-3-3 （國際電工委員會721-3-3規定） 3K5 等級
· 環境溫度: -15...+50 °C
· 閥內介質溫度: -25...+140 °C >140°C 使用SKB...系列執行器 < 0 °C: 要求使用閥桿加熱元件ASZ6.5
功能
SQX62... 是通過端子Y 和/或R.信號進行控制。 記錄的位置信號通過電子微處理器控制同步電機，電機t通過抗阻礙齒輪鏈及齒輪架產生所希望的閥位行程。
（SQX62, SQX62U 閥位信號:DC 0...10 V 和/或0...1000 Ω 或 DC 4...20 mA）
· 閥位信號 Y, R 值增大: 閥桿收縮，閥門打開
· 閥位信號 Y, R 值減小: 閥桿伸出，閥門關閉
· 閥位信號 Y, R 不變: 閥桿保持在各自原位
行程標定
為了確定閥門的行程位置0% 和100%，在初調試時必須做標定。 標定前， 首先要接好AC 24 V 電源，然後執行器SQX62 或SQX62U與閥門VV…或VX…進行機械偶合。 按S3 鍵——只有拆掉外殼時才能看見此按鍵——開始標定 標定自動按下列步驟執行:
– 執行器移到"0"刻度(閥門關閉)，綠燈LED 閃爍
– 執行器移到"100"刻度(閥門開啟)，綠燈LED 閃爍
– 測量值存儲在微處理器中。 然後，執行器移到控制信號Y或R 指示的位置，綠燈LED 持續閃爍（正常運行）
– 在標定時，輸出 信號U 是沒有作用的。例如，只在綠燈持續閃爍後相對實際位置的數值。 U 端輸出電壓限制範圍: DC 9.7 ± 0.2 V. U 端輸出電流限制範圍: 20 mA ± 0.5 mA.
行程標定可以無限次重複執行。
· 免維護，電動執行器
機械設計
· SQX62執行器配有同步電機，由微電子處理器控制。
· 帶有自潤滑多孔軸承的抗阻礙齒輪鏈
· 超負荷中斷開關，保護部件不受過載損害。
· 可選擇流量特性：等百分比(log)或者線性(lin)
· 手動調節，帶有自動重新設定自動操作模式
· 閥門和執行器 SQX32…, SQX82…,SQX62…之間的閥桿加熱元件
· 執行器 SQX82…U 和 SQX62U通過UL認證
