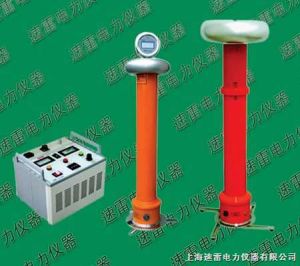

直流高壓發生器採用脈衝寬度調製(PWM)技術、IGBT、以及先進的電子線路及元件，具有輸出不受電網波動干擾，有零位、過流、擊穿、過壓等保護措施，無論過流、擊穿、過壓保護電路都能迅速動作，有效保障設備及人員安全。其輸出採用液晶顯示,體積及重量比原KGF型要輕便的多，非常適合現場使用。全新設計的“0.75U”液晶顯示器可直接顯示並鎖存0.75U1mA現場試驗不需人工計算。
輸出額定電壓電流
60kV/2mA
60kV/10mA
120kV/2mA
120kV/5mA
200kV/2mA
200kV/5mA
300kV/2mA
控制箱
重量
4.5kg
4.5kg
4.5kg
4.5kg
4.5kg
4.5kg
4.5kg
倍壓體
尺寸重量
Φ120×300mm
4.1kg
Φ148×360mm
4.5kg
Φ120×450mm
5.5kg
Φ148×500mm
6.2kg
Φ148×730mm
11kg
Φ148×760mm
11.5kg
Φ180×1100mm
20kg
工作電源
50Hz；220V±10%
測量誤差
數字電壓表：1%(滿度)±1個字；數字電流表：1%(滿度)±1個字
穩定度
隨機波動，電源變化±10%時，≤0.5%
紋波係數
≤0.5%(滿度)
工作方式
間斷使用，額定負載60min
工作環境
環境溫度：-15℃～50℃；相對濕度：＜90%(無凝露)；海拔高度：＜2500m
技術特點：
1.採用高頻倍壓電路，套用PWM脈寬調製技術和大功率IGBT器件。
2.採用電壓負反饋，輸出電壓穩定度高，紋波係數小≤1%。
3.全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1個字。
4.升壓電位器零起升壓。
5.75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
6.過壓保護採用拔碼設定，一目了然，誤差±1%。
7.倍壓採用新型材料，輕巧、堅固。外表塗特種絕緣材料，電氣性能好，防潮能力強。
8.摺疊式撐腳，直徑面積大，穩定性能好。
9.一體化設計、高壓拖地電纜引出，方便現場試驗。
10.產品符合DL/T848.1-2004技術要求，並經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
