R-77蝰蛇AA-12空空飛彈

R-77蝰蛇AA-12空空飛彈於1982年開始研製，1992年服役。該彈採用二級固體火箭發動機，制導方式為慣性制導+指令修正制導，主動雷達末制導，具有“射後不管”和多目標攻擊能力。

基本信息

• 類型：對空
• 彈長：3.60米
• 彈徑：0.20米
• 翼展：0.70
• 負載重量：175
• 最大速度：4千米/小時
• 有效射程：90千米
• 制導方式：慣性+指令修正+主動雷達

簡介

R-77蝰蛇AA-12空空飛彈是俄羅斯三角旗設計局研製的第四代中程

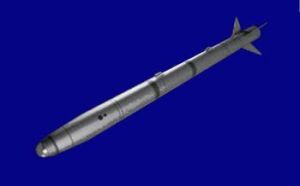

R-77蝰蛇AA-12空空飛彈

空空飛彈，北約稱“蝰蛇”（Adder）和AA-12，俄軍方稱其性能優於美國的AIM-120，可掛載到蘇-27、蘇-30、蘇-35、米格29M、米格-31M和“雅克”-141等戰鬥機上。1982年開始研製，1992年服役。該彈採用二級固體火箭發動機，制導方式為慣性制導+指令修正制導+主動雷達末制導，具有“射後不管”和多目標攻擊能力。彈重175千克，彈長3.6米，彈徑200毫米，前翼展（條狀）460毫米，後翼展（網狀）730毫米，最大飛行速度4馬赫，最大動力射程90千米，迎頭攻擊最大射程60千米，尾追攻擊最大射程20千米，最大過載40g，戰鬥部為21千克破片殺傷型。

R-77裝有一個J頻段的9B-1103M或9B-134M型多功能都卜勒主動雷達尋標頭，飛彈發射後先以慣性暨數位資料鏈修止導引，其資料鏈的最大傳輸距離約50公里（配合俄制戰機），飛彈在距離目標20公里範圍進入終端導引階段，以主動雷達尋標頭鎖定目標（但最大主動導向距離可達70公里），能精確鎖定RCS約5平方公尺的目標。西方國家推測AA-12配備主動雷射引信，搭配22公斤重的桿狀高爆破片彈頭，可有效對付高機動飛機、直升機甚或巡航飛彈之類的目標。

特點

R-77的外形簡潔修長，它的翼展非常小，彈體中後段裝有4片與MlCA飛彈類似的固定式狹長彈翼，彈尾裝有4片特殊的網狀控制面，為其外形的最大特徵。網狀彈尾控制翼主要用於飛彈的終端導引控制，此種設計有多項優點，包括：減輕重量；在高攻角時的渦流較低；可產生較強的瞬間氣動力；減少啟動力與運動。此外，這種設計還能提高飛彈的運動性能，R-77最高可作出12G的運動，增強對付機動目標的能力。具備全向位、全大候、射後不管作戰能力。
