產品概述
PWF型污水泵可輸送溫度低於80℃帶有酸性、鹼性或其它腐蝕性的污水,PWF型耐腐蝕污水泵廣泛適用於化工、石油、輕工、食品、製藥和環保等行業。PWF型耐腐蝕污水泵其性能範圍:水泵流量Q為10~125m3/h;水泵揚程H為10~18m,過流部件的材料有採用ZG1Cr18Ni9和HT200兩種。
產品特點

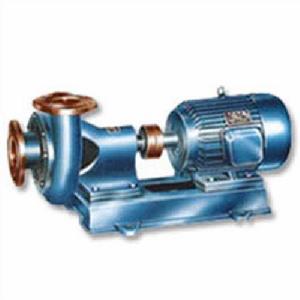

PWF型污水泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向,泵吸出口可根據需要裝成水平或垂直方向。
PWF型污水泵的結構如圖所示,它主要由
1、泵蓋
2、泵殼
3、葉輪
4、軸封
5、軸
6、托架
等零部件組成。污水泵軸封採用新穎的雙端面機械密封結構型式。污水泵與電動機安裝在共同底盤上,通過彈性聯軸器由電動機直接驅動。從電動機方向看泵,泵應為順時針方向旋轉。
PWF型污水泵(起動、停止和運轉)
一、起動
1)檢查軸承箱內是否已加油、油位是否正常油位線。
2)檢查電機旋轉方向是否與泵的旋轉方向一致。
3)關閉吐出口閘閥及壓力表旋塞,同時經泵體上部螺孔,向泵的吸水管內灌水。
4)啟動電機、並打開壓力表旋塞。
5)待水泵達正常轉速工作、壓力表顯示相應壓力時,打開真空表旋塞並逐漸打開排水管路上的閘閥到需要為止。
二、停止
1) 先慢慢關閉出水管路閘閥,然後切斷電源。
2) 若遇冰凍季節,停機後,打開泵體下部的四方螺塞,放空存水,以免凍裂。
3) 若長期不用,則各部件應拆開擦淨,並在滑動面塗上防鏽油,妥善保存。
三、運轉
1) 在泵運轉過程中,必須注意觀察儀表、軸承發熱情況,填料漏水及泵的振動、雜音等情況是否正常,如發現異常應及時處理。
2) 軸承最高溫度不得超過75℃。
3) 軸承油應保持在正常油位線,不能過高或過低,過低應及時加油。
4) 密封環與葉輪的配合間隙,大於以下規定值時應更換新的密封環。
吸水口直徑≤100mm時,直徑方向總間隙≥1.5mm時
吸水口直徑>100mm時,直徑方向總間咪≥2mm時
適用範圍
1、PWF型耐腐蝕污水泵可輸送污水、含有懸浮固體顆粒、長纖維物質及生活用廢水。泵體為優質鑄鐵材質,介質溫度不超過100℃。
2、PWF型耐腐蝕污水泵可輸送帶有酸性、鹼性或其他腐蝕性的污水,廣泛套用於化工、石油、輕工、食品、製藥、釀造、環保及污水處理等行業。泵體及過流部件採用304不鏽鋼材質製造,介質溫度不高於100℃。
技術參數
流量:14-1000m3/h;
揚程:9-32m;
電機功率:4-132KW;
轉速:730-2950r/min;
口徑:50-100mm;
溫度:≤100℃。
