產品介紹

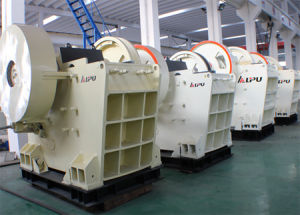

PEV顎式破碎機機架是用鋼板焊接而成。定顎板由上下段定顎板和中段定顎板組成（75破以上），通過定顎壓鐵經緊定螺栓固定在機架前牆上；動顎板由動顎壓鐵固定在顎頭上。
肘板除了起支撐顎頭使其按一定運動軌跡運行外，當破碎機破碎腔內進入不能破碎的外來異物而使載荷劇增時，起保護作用；即通過自身斷裂，切斷載荷，保護其它零件不受損壞。
調整裝置採用楔塊調整型式，楔塊可在機架後牆滑槽中左右移動；通過旋轉調整裝置的旋轉螺母來帶動楔塊的左右移動，從而進行排料口的尺寸調整。
彈簧拉桿、彈簧和鎖緊裝置起鎖緊作用，用以拉緊動顎和防止肘板脫落，使破碎機能正常運行。破碎機工作時彈簧壓力不宜過大，只要能消除肘板和肘板調整座間的衝擊聲即可。
性能特點
PEV顎式破碎機1、對稱的V型破碎腔，使進料口尺寸、產量和破碎比實現最大化，比傳統破碎機產量提高了30%以上。
2、整體式軸承座、更大規格軸承、調質合金主軸的選用，使破碎機具有更大的承載能力和更長的使用壽命。
3、排料口採用“楔塊調整裝置”，調整更簡單、可靠。
4、電機安裝於破碎機機架之上，有效減少破碎機安裝空間，延長V形帶的壽命。
5、無地腳螺栓安裝方式，設備自帶的橡膠減振塊可有效吸收設備振動，降低傳給基礎的負荷。
6、最佳化的運動學參數與結構設計的完美結合，使設備運行異常平穩。
工作原理
PEV系列顎式破碎機的破碎方式為曲動擠壓型。工作時電動機驅動皮帶輪，通過偏心軸使動鄂前後上下擺動，當動顎上升時動顎板向定顎板接近，與此同時物料被擠壓、搓、輾等多重破碎；當動顎下行時，動顎在復位彈簧的作用下離開定顎板，已被破碎的物料在重力的作用下從出料口自由卸出。隨著電動機連續傳動破碎機動顎作周期性的壓碎和排料，實現批量生產。
