基本信息
產品名稱：直流系統接地故障測試儀
產品型號：PDF-1000
參考標準：DL/T911-2004
生產廠家：武漢市華天電力自動化有限責任公司
產品別稱：直流系統接地故障測試儀、直流接地故障測試儀、直流系統故障測試儀
產品用途：適用於任何電壓等級的直流系統測量
技術原理
本產品用於在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。
波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。
本裝置由信號發生器、信號接收器和信號採集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。
本信號發生器不採用傳統的LC或RC的振盪電路，而採用全新的數位技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：

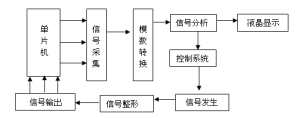

信號發生器原理圖

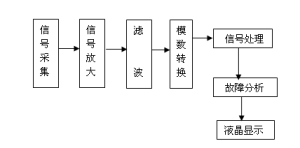

信號接收器原理圖 技術參數

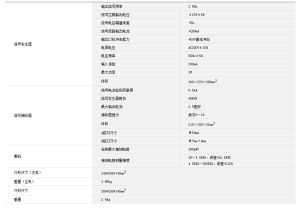

技術參數 功能特徵
1、使用簡單，本直流接地故障測試儀只需打開電源開關就可直接使用，無需別的按鍵操作；
2、安全可靠，本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響；
3、適用電壓等級多，直流系統220V、110V、48V、24V都可以使用；
4、適用範圍廣，任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用；
5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點；
6、直流系統不斷電查找接地點，不影響系統正常工作；
7、抗干擾能力強，克服了系統分布電容的影響；
8、智慧型化充電管理，減少充電時間，延長電池壽命。
適用範圍
任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用
