新增功能

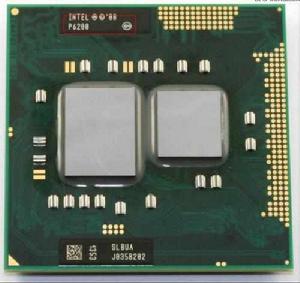

新款2.13GH主頻的奔騰雙核P6200處理器採用了與酷睿i系處理器相同的Arrandale核心,製造工藝也隨之變為32nm,3MB共享三級快取也與酷睿i3處理器相同,當然QPI匯流排也沒有縮水。下面是奔騰P6200 cpu參數表
基本數據
基本情況 | |
CPU核心數 | 2 |
CPU執行緒數 | 2 |
時鐘速度 | 2.13 GHz |
英特爾智慧型高速快取 | 3 MB的 |
DMI | 2.5 GT /秒 |
指令集 | 64位 |
製作工藝 | 32納米 |
最大功耗 | 35瓦 |
Memory Specifications記憶體規格 | |
最大記憶體 | 8 GB |
記憶體類型 | DDR3-800/1066 |
Memory Channels | 2 2 |
最大記憶體頻寬 | 17.1 GB /秒 |
Physical Address Extensions | 36-bit |
ECC Memory Supported ECC | 無 |
Graphics Specifications圖形規格 | |
集成顯示卡 | 無 |
Intel HD Graphics 英特爾 HD圖形 | 有 |
Intel HD Graphics with Dynamic Frequency | 有 |
Graphics Base Frequency | 500 MHz |
Graphics Max Dynamic Frequency | 667 MHz |
Intel Flexible Display Interface (Intel FDI) | 是 |
Intel Clear Video Technology 英特爾清晰視頻技術 | 是 |
Dual Display Capable 雙顯示功能 | 是 |
Macrovision* License Required Macrovision | 無 |
Expansion Options擴展選項 | |
PCI Express Revision PCI Express的版本 | 2.0 2.0 |
PCI Express Configurations PCI Express組態 | 1x16 |
# of PCI Express Ports PCI Express連線埠 | 1一 |
Package Specifications封裝規格 | |
Max CPU Configuration | 1一 |
封裝尺寸 | 37.5mmx37.5mm |
Processing Die Size 加工模具尺寸 | 81毫米2 |
# of Processing Die Transistors | 3.82億 |
Graphics and IMC Lithography | 45納米 |
Graphics and IMC Die Size | 114毫米2 |
# of Graphics and IMC Die Transistors | 1.77億 |
Sockets Supported | PGA988 |
Halogen Free Options Available | 是 |
Advanced Technologies先進技術 | |
英特爾Turbo Boost技術 | 無 |
英特爾超執行緒技術 | 無 |
英特爾虛擬化技術(VT - X)的 | 無 |
Intel Virtualization Technology for Directed I/O (VT-d) | 無 |
Intel Trusted Execution Technology | 無 |
AES的新指令 | 無 |
英特爾 64 | 是 |
空閒狀態 | 是 |
增強型英特爾SpeedStep技術 | 是 |
英特爾按需切換 | 無 |
熱監控技術 | 是 |
英特爾快速記憶體訪問 | 是 |
英特爾Flex的記憶體訪問 | 是 |
執行禁止位 | 是 |
本表格來源於intel官方網站
基本評價
在目前這個移動產品CPU性能過剩的時代,定位中低端的奔騰P6200完全可以達到一般的需求,畢竟顯示卡才是瓶頸,要想更好的玩遊戲需要配個好點的獨顯。一般來講,P6200絕對夠用。
