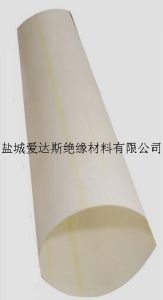

聚酯薄膜聚芳纖維紙複合材料 聚酯薄膜聚芳纖維紙複合材料採用二面Nomex™聚芳纖維紙與聚酯薄膜粘結複合而成,兼有聚酯薄膜良好的柔韌性、優異的機械強度、介電性能和NOMEX™紙良好的抗撕強度和吸漆能力,是可靠的耐熱F、H級電機絕緣材料。 \

特點

*介電性能優異、良好的機械強度。

*良好的柔韌性,對於槽間絕緣具有很好的適形性。

*介質損耗低,適用於各種惡劣工作環境。

規格

型號 NMN-20 NMN-25 NMN-30 NMN-35 NMN-45 NMN-52
厚度mm±10% 0.20 0.25 0.30 0.35 0.45 0.52
標重g/m 2±10% 210 290 360 470 590 650
聚芳纖維紙mm 0.05 0.05 0.05 0.05 0.05 0.08
聚酯薄膜 mm 0.075 0.125 0.175 0.25 0.35 0.35
供貨尺寸 成卷供貨,標準卷寬900+10/-0mm,其它寬度可根據用戶要求分切
其它厚度和寬度的產品可按用戶需要協商供應

性能

產品性能符合以下標準(按照JB/T4061.1-1995執行)
性能 項目 測試條件 單位 典 型 值
NMN-20 NMN-25 NMN-30 NMN-35 NMN-45 NMN-52
1.外觀 表面平整,無折皺、氣泡和雜質
2.擊穿 電壓 常態不彎折 kV ≥11 ≥13 ≥15 ≥20 ≥25 ≥25
彎折後 ≥9 ≥12 ≥13 ≥18 ≥23 ―――
3.拉伸 強度 縱向 N/cm ≥180 ≥220 ≥270 ≥320 ≥350 ≥350
縱向彎折後 ≥130 ≥180 ≥200 ≥250 ≥280 ―――
橫向 ≥130 ≥180 ≥200 ≥250 ≥280 ≥280
橫向彎折後 ≥110 ≥150 ≥170 ≥200 ≥200 ―――
4.伸長 率 縱向 % ≥12 ≥12 ≥12 ≥12 ≥12 ≥12
橫向 ≥18 ≥18 ≥18 ≥18 ≥18 ≥18
5.粘結 性 常態 --- 不分層
180±2℃/10min --- 不分層、不起泡、不流膠

包裝貯存

產品用塑膠薄膜袋密封,裝入紙箱,貯存在乾燥室溫環境中,防火防潮;貯存期為12個月。

套用

聚酯薄膜聚芳纖維紙複合材料用於F、H級電機及發電機的槽間絕緣,也可用作乾式變壓器的層間、間隔絕緣和對地絕緣。
