簡介
12V或可調、高效率、低IQ、升壓型DC-DC控制器
詳細說明：
MAX1771 是MAXIM 公司出品的一種DC-DC 轉換器控制晶片可用於多種不同形式的 DC-DC 轉換電路它採用BiCMOS 工藝製造因此兼有低功耗與高開關頻率的特點正常工 作電流不超過110 A 進入停機狀態時功耗可降低至5 A 以內開關頻率可高達300kHz 因此可採用體積很小的外部功率元件整個DC-DC轉換器尺寸可以做得非常小另外器件 內部集成了多種DC-DC 轉換器所需的功能單元外圍電路非常簡單可以很容易地用它設計 出滿足不同需要的DC-DC 轉換器
關鍵特性
90% Efficiency for 30mA to 2A Load Currents
Up to 24W Output Power
110µA (max) Supply Current
5µA (max) Shutdown Current
2V to 16.5V Input Range
Preset 12V or adjustable Output Voltage
Current-Limited PFM Control Scheme
Up to 300kHz Switching Frequency
Evaluation Kit Available
套用/使用
電池供電套用
快閃記憶體編程
大功率射頻功放電源
掌上電腦/手持終端
攜帶型通信裝置
LCD正偏置發生器

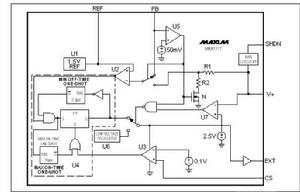

內部結構
內部結構
