M611電動機保護開關——蘇州新廣濟工貿有限公司、蘇州新廣濟工貿電氣控制設備廠成熟產品。
本產品於1987年從德國ABB公司引進的生產許可產品，原名為''M611-Manual Motor Starte"（手動電動機起動器）。引進後名為M611型電動機保護開關。根據其產品特徵和我國低壓電器分類應屬於塑殼斷路器，國內批准號位DZ106型塑殼斷路器，給產品為80年代後期的引進產品，在引進產品技術同時還引進了全部模具，裝配生產線和檢測設備。使產品在大批量生產過程中，有可靠的質量保證。產品的額定工作電壓為660V，額定工作電流0.1至40A（分為15檔規格）已形成批量生產能力，目前已推出額定電流為63的高分斷型電動機保護開關，另設計了出口外銷版，達到產品系列化，以供用戶選用。
公 司
公 司：蘇州新廣濟工貿有限公司
地 址：江蘇省蘇州市金閶區新元路2號—10#樓
產品用途
1、作為電動機起動器，用於三相鼠籠型電動機的過載和短路保護以及不頻繁的全電壓直接起動和停止操作；
2、作為斷路器，用於配電線路的過載和短路保護以及不頻繁的負載轉換；
3、作為熔斷器監視，並接於三相配電線路的熔斷器組，當任意一相熔斷器斷路時，開關斷開，有輔助觸頭發出信號，作為熔斷器斷相監視；
4、本產品也可用於直流電壓線路下電動機或負載保護。
本產品為擴大套用範圍，共有28種附屬檔案以供用戶選用，增加功能方面如：欠電壓保護、分勵脫口、開門斷電等，適用不同安裝方式方面如：封閉式安裝盒、面板式安裝、導軌式安裝板等以及帶鑰匙鍵和各類專用接線端頭等。
產品符合IEC292-1、IEC157-1、VDE0660、IEC947-2、IEC947-4-1、IEC947-5-1等標準。
工作條件
1、允許環境溫度℃：儲存溫度：-25~70℃；工作溫度：敞開-25~50℃；封閉-25~40℃
2、海拔高度不超過3000米；
3、空氣相對濕度：在溫度為+20℃時不大於90%；
4、允許衝擊強度：正弦脈衝2.5g(20ms)
10g(20ms)注
矩形脈衝1.3mg(20ms)
6.0g(20ms)注
5、允許振動強度：25HZ 在±1mm振幅2.5g
10g注。
註：耐衝擊振動特殊設計的結構
安裝方式
帶開門斷電機構的M611開關安裝及調整：（用戶自行設計安裝板）
1、 鬆開緊固螺釘、從套管中拉出軟軸。折去套管上的安裝板。
2、 將套管在安裝板上初步固定（安裝孔φ15）後，軟軸裝入套管，擰緊緊固螺釘。
3、 同時按壓鎖扣按鈕和活動銷、使二者互鎖，不再彈起。
4、 關閉電氣箱門、鎖扣按鈕應自動彈起，否則應調整緊固螺帽改變35-60尺寸至鎖扣按鈕在電氣處門關閉時自動彈起。
註：亦可將開門斷電機構上的安裝板用2隻M5螺釘固定在箱體適當位置，再按3、4驟調整。
使用與維護
1、熱脫扣器的同步調節螺釘在出廠漆封后用戶不準鏇動；
3、若開關脫扣不正常，造成電機無法啟動、運行，應注意檢查：脫扣器的整定值是否根據第七條按環境溫度修正，開關電流規格是否選用正確；震動、衝擊強度是否超出開關的工作環境指標；
4、開關觸頭熔焊，檢查是否按第4條加裝合適的熔斷器。

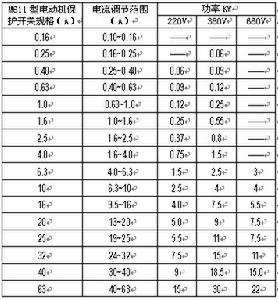

附：控制三相鼠籠式電動機（1500轉/分 50Hz）功率（推薦使用）
註：用於重載起動或起動時間較長的場合，如泥漿泵、風機等，可選用額定工作電流較大一檔開關
產品榮譽
2010年蘇州新廣濟推出出口包裝版；
2010年 8月獲得“江蘇省名牌產品”稱號；
2010年10月參加上海世博會民營聯合館“閃耀世博”榮譽證書；
2010年11月參加“我是大明星”活動，同行業唯一一家參與央視品牌推廣的企業；
